很多人以为匀胶机只能涂光刻胶，其实它是微纳加工的“薄膜多面手”——只要材料能做成液态，就能通过它高速旋转涂覆，制备出超薄高精度薄膜，覆盖多个热门领域。今天用最简洁的话，把匀胶机能做的薄膜讲明白。

核心逻辑：匀胶机通过离心力，将液态前驱体（胶液、溶胶等）均匀涂在基片上，经后续工艺形成功能薄膜，兼顾精度与效率。

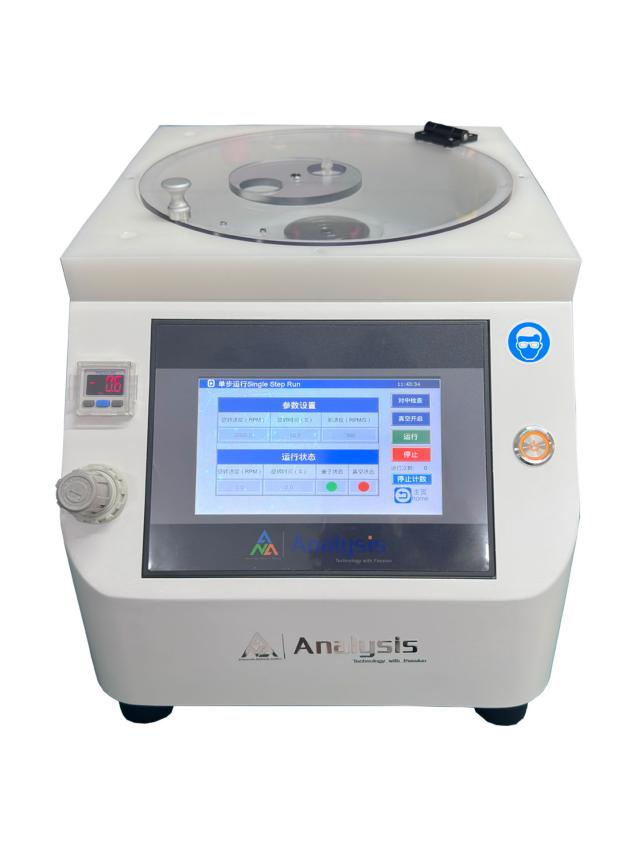

HC220SE  8英寸可编程匀胶机

一、核心基础类薄膜（微纳加工必备）

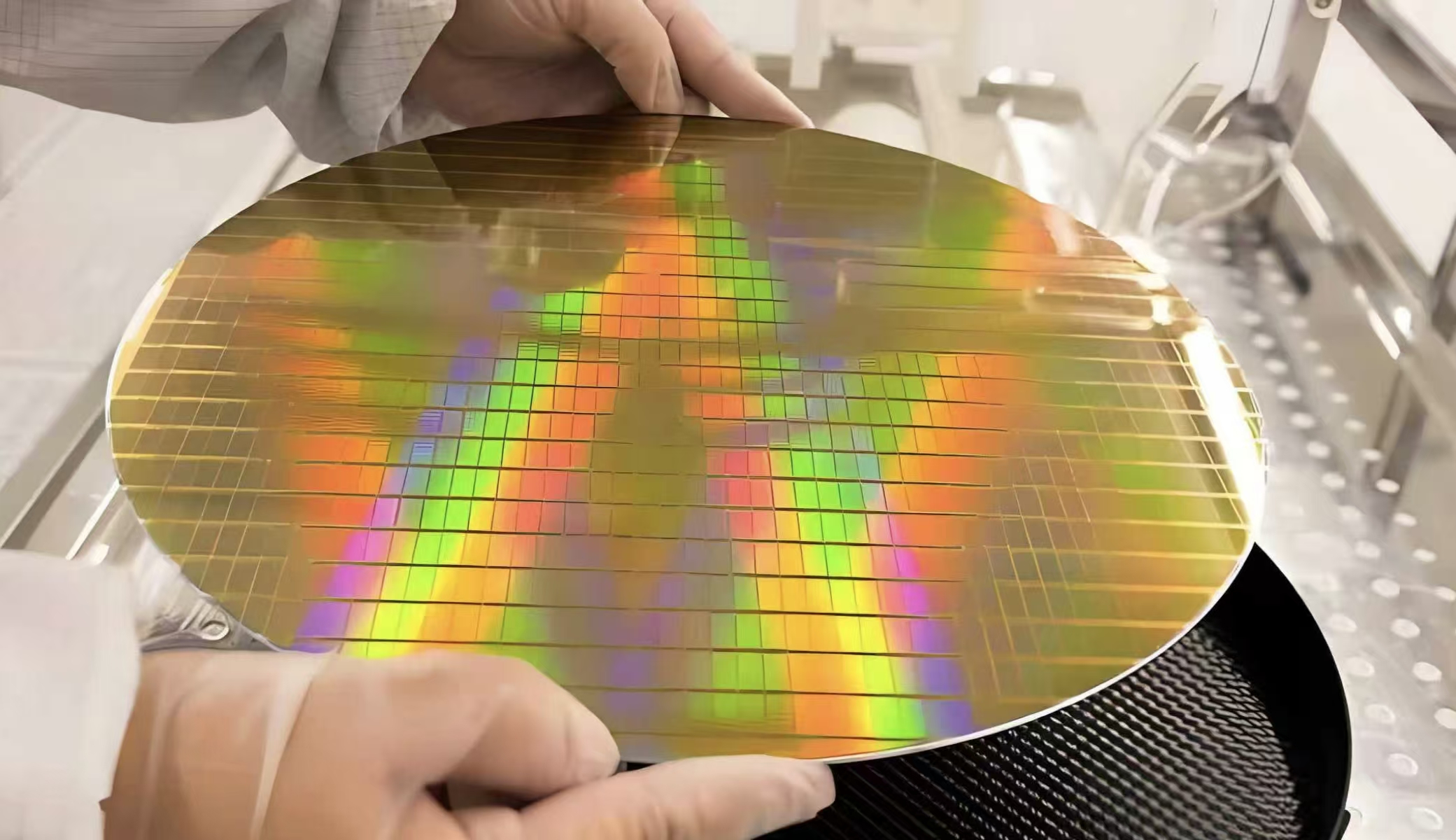

1. 光刻胶薄膜（最核心）

作为光刻工艺的“画布”，用于芯片、MEMS器件等的图形转移，膜厚几十纳米到几微米，均匀性达±1%-±3%，直接决定器件精度和良率，是半导体、显示面板等领域的必备。

2. 聚合物薄膜（低成本多用途）

以PMMA、PI、PDMS等为原料，可做绝缘层、结构支撑或柔性基底，成本低、兼容性强，用于柔性电子、微流控芯片、芯片钝化等场景。

二、功能核心类薄膜（决定器件性能）

1. 导电薄膜

包括石墨烯、金属溶胶、导电聚合物薄膜，用于传输电子，适配柔性电子、超级电容器、太阳能电池电极等，匀胶机能保证其导电稳定性和均匀性。

2. 光学薄膜

如增透膜（手机镜头）、滤光膜（相机滤镜）、量子点薄膜（OLED屏幕），调控光线传播，依赖匀胶机的高精度控膜，提升光学器件性能。

3. 传感薄膜

压电、压阻、生物传感等类型，是传感器核心，用于MEMS器件、生物检测芯片（如新冠检测）、环境监测设备，确保检测精准稳定。

三、特殊定制类薄膜（适配高端需求）

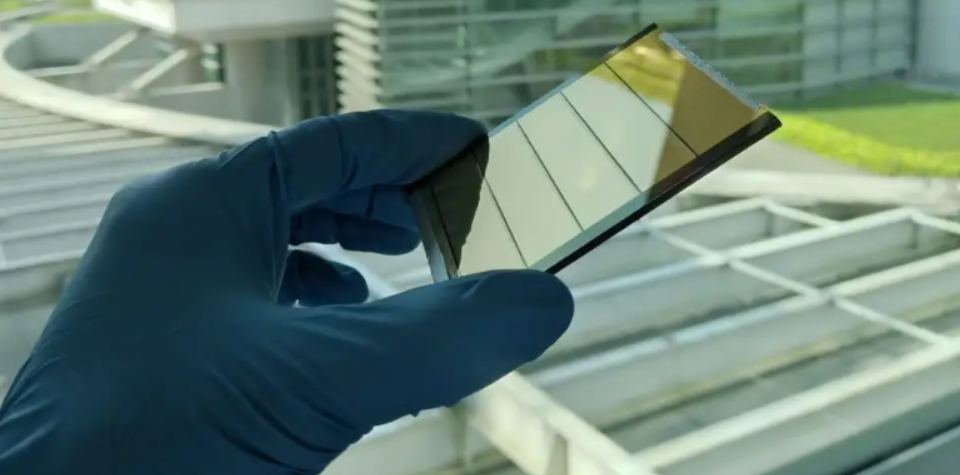

1.钙钛矿薄膜：钙钛矿太阳能电池核心，匀胶机（尤其超声波型号）可提升材料利用率和电池转换效率，助力产业化；

2.梯度薄膜：成分、性能连续变化，用于新材料研发，加速科研效率；

3.三维结构薄膜：适配MEMS复杂结构，解决传统涂覆不均问题，提升器件良率。

四、匀胶机制备薄膜的核心优势

相比蒸镀、溅射等方法，它精度高（均匀性±1%）、成本低、材料利用率高，适配各类基片和材料，兼顾实验室研发与工厂量产，性价比拉满。安赛斯仪器专门生产用于实验室研发HC220SE 8英寸可编程匀胶机，采用高效、节省空间的设计；全彩触摸屏操作；高级 PLC 控制； HDPE旋涂内腔，极高的化学兼容性；伺服工业电机，旋涂速度：0~10000rpm（更高速度可选），高精度0.1rpm，高重复性，适合晶元尺寸范围5-220mm。可用于微电子、半导体、新能源、生物材料、纳米材料等领域高精度薄膜涂层的制备。

总结

匀胶机不是“辅助工具”，而是覆盖基础、功能、定制类薄膜的“全能选手”，从半导体到新能源、从科研到量产，只要需要超薄高精度薄膜，它几乎都能满足。
