产品简介：

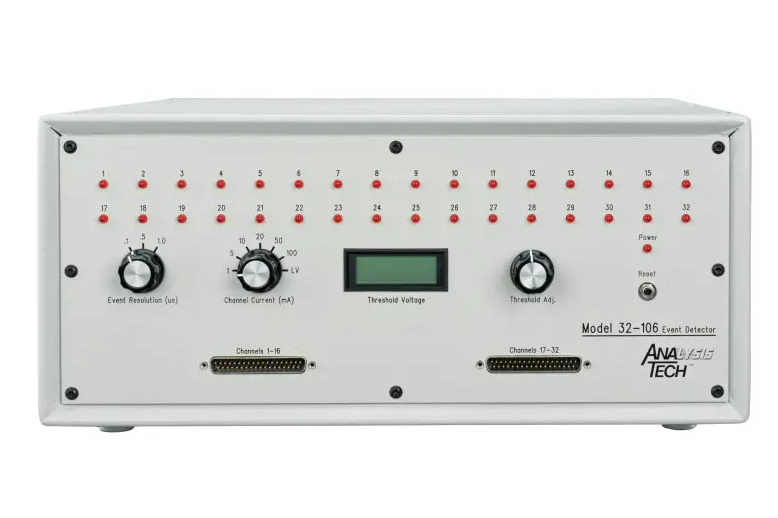

名称：32-106Event Detector 瞬断仪

型号：32-106

品牌：Analysis Tech

产地：美国

应用：105/106系列瞬断仪是该产品线中用途最广泛的瞬断仪。105 和 106 系列仪器在电气上是相同的，区别仅在于 105 提供 4 个 32 通道板插槽，而 106 仅提供 1 个。因此，128-105相当于四个32-106 瞬断仪。

产品介绍：

105/106 系列瞬断仪

高通用性中速事件探测器

105/106 系列瞬断仪是该产品线中用途最广泛的瞬断仪。这些瞬断仪可监测多达 128 个简单连续性回路的电阻，每个回路由单个或多个被测样品组成。每个试样都受到持续监控，同时可选的直流感应电流通过每个通道测试回路;超过所选阈值的电阻变化将记录为事件。Minimum Event Duration、Channel Current 和 Threshold Voltage 设置都可以独立配置。105 和 106 系列仪器在电气上是相同的，区别仅在于 105 提供 4 个 32 通道板插槽，而 106 仅提供 1 个。因此，128-105 相当于四个 32-106 瞬断仪。

105/106 瞬断仪的功能

• 可编程电阻阈值：0.1 至 2000 欧姆
• 与 HLV 放大器兼容，用于毫欧姆范围传感和其他测试规格范围
• 可选择的 Minimum Event Duration 设置：0.1、0.5、1.0 微秒;提供其他范围，可现场互换
• 通道测试电流选择：1、5、10、20、50、100mA
• 提供其他范围以满足定制测试规范

所有瞬断仪都包含的功能

• WinDatalog 数据收集/分析软件
• USB 或 RS232C 串行端口数据传输到 PC 计算机
• 可与其他瞬断仪链接
• 测试输入电缆（10 英尺长）
• 有限保修，1 年零件和人工

32-106 瞬断仪适用于各种测试规范。Minimum Event Duration 在前面板上进行调整，标准设置为 0.1、0.5 和 1.0 微秒。只需更改插槽 clock module （单独订购）即可获得其他设置。

105 系列瞬断仪的另一个特点是与 HLV 放大器兼容。这些装置插入试样和瞬断仪之间，并为阈值电阻、感应电流和开路电压提供低电平规格。其他类型的前置放大器也可用于其他类型的测试需求。一些测试示例包括：常开样品、光纤样品和连接器、非常高电阻的样品以及常开/常闭的组合样品。

Analysis Tech 专注于个性化服务，欢迎对自定义应用程序的查询和请求。立即致电讨论您的测试要求！

105 系列瞬断仪选项

• 温度执行器模块 ....用于温度循环、跌落测试和 Acc. Equip. Control
• 高温测试输入电缆 ....用于 105C 以上的测试
• 105/106 线束 （随附） ....用于轻松设置连接（可提供升级的替代版本）
• HLV 放大器 ....用于低水平检测功能
• 4 路连接电缆 ....用于链接多个瞬断仪

电气规格：

阈值电阻范围	0.1 至 2000 欧姆
通道电流源最大顺从性	2.5 伏
最大通道感应电流	100 毫安
阈值电阻容差	+/- 5%
最小事件持续时间选择	100 纳秒
最高工作环境温度	35°C
电源电压	120VAC，60Hz，3 安培（除非另有说明）
输入电缆	标准：PVC 屏蔽带状电缆，最高 105 °C可选：高温屏蔽电缆，最高 180°C
尺寸	7.5 英寸（高）x 18 英寸（宽）x 16.5 英寸（深）
重量	26 磅

系统包括：

---

WinDatalog 软件包、105/106 系列测试输入电缆（屏蔽带状电缆，10 英尺）、用于 PC 的串行或 USB 电缆（10 英尺）、校准报告、完整的说明手册、1 年保修。

系统选项：

HLV 放大器、温度执行器模块、高温测试电缆、扩展服务/校准合同、用于备用最小事件持续时间设置的自定义时钟模块。

订购信息：

---

订单号 32-106，其中标准 Minimum Event Durations （最小事件持续时间） 设置为 0.1、0.5 和 1.0 微秒。为其他 Event Duration 设置订购自定义 clock module。如果 120VAC 60Hz 以外的，请指定交流电源电压。欢迎定制订单。
