静止空气室

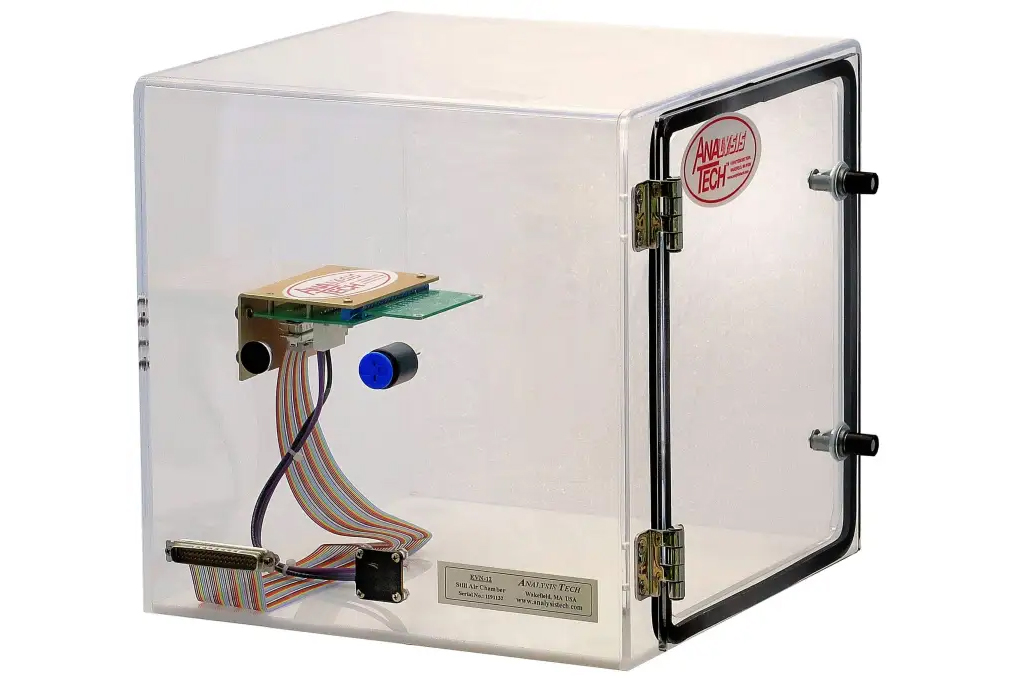

EVN-12 静止气室

EVN-12 用于根据 JESD51-2 标准在 JEDEC 静止空气环境环境中测试组件。在自然对流条件下进行热阻测量可能对实验室中不受控制的气流很敏感。EVN-12 消除了这种潜在的测试误差来源。为所有通道感应和加热电源连接提供电气连接，用于直接连接到热分析仪。双闩锁、双铰链门通过软橡胶垫圈确保气密密封。高质量的 1/4 英寸厚塑料箱体由透明、不黄变、耐刮擦的塑料制成。该腔室包括一个固定的 JEDEC 兼容热电偶探头，用于测量内部空气温度。

特征

---

• 高质量、不黄变、密封塑料外壳
• 高品质铰链和闩锁
• 内部环境空气热电偶探头
• 完整的说明和保修

尺寸	12.8 英寸（高）x 12.5 英寸（宽）x 13 英寸（深）
重量	11 磅

订购信息：

---

零件编号 EVN-12。条款：出厂时 （EXW）
注意：不需要交流电气连接。

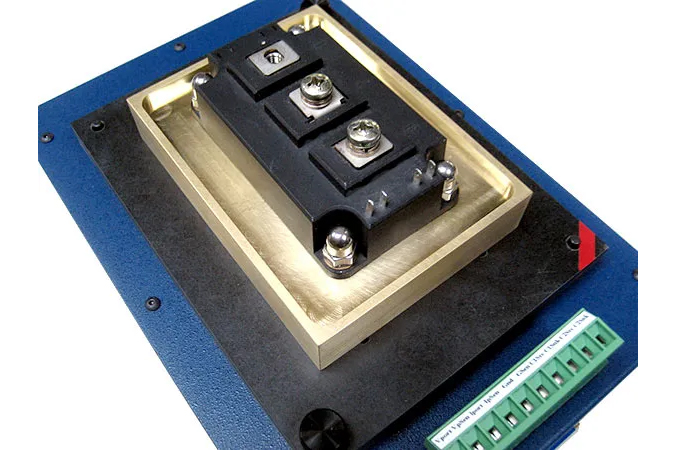

Rjc通用电源模组测试夹具

Rjc 通用 XY 功率测试夹具

分析技术 R_JC通用 XY 测试夹具是一种高性能液冷散热器，用于对耗散功率高达 2400 瓦的高功率模块化设备进行热测试。该夹具非常适合测量所有器件类型（包括 IGBT 混合模块、全桥和半桥模块以及大型 MOSFET 模块）的大型功率模块封装的结到外壳的热阻和阻抗。这些模块的热测试要求将它们牢固地夹在大容量散热器上。由于当今使用的功率模块种类繁多，因此提供一种夹紧解决方案以适应各种螺栓孔模式和尺寸是一项艰巨的任务。Rjc Universal XY 夹具为指定占地面积内的 2 和 4 螺栓模块提供通用夹紧解决方案（参见下面的规格）。气动夹紧附件板提供了使用单个气压控制夹紧点测试较小零件的额外功能。该夹具提供冷却液温度热电偶，非常适合瞬态 Rjc 测量（JEDEC 51-14 方法），以及 Tc 传感器 T 弹簧加载热电偶探头，用于传统的基于外壳温度的 Rjc 测量（Mil Std 883 方法 1012）。

温控冷却水必须从循环冷却器供应到夹具中，建议最低 1.6 加仑/分钟（6 升/分钟），压力为 30 psi （210 kPa），功率耗散为 2.4kW。提供完整的配接对无滴漏液体连接器。

顶部安装的组合插头/螺钉连接器或侧面安装的侧边卡连接器提供方便的连接门信号、开尔文连接和 Tj 感应连接。这种设计允许通过交换特定于零件的双连接器线束并重新定位夹紧螺栓，针对任何零件类型快速重新配置夹具。

机械规格

---

最大包装宽度	7.0 英寸（175 毫米）
最大包装长度	10 英寸-12 英寸（250-300 毫米）
最大包装高度	2.6 英寸（66 毫米）
最大紧固件跨度宽度	6.5 英寸（165 毫米）
最大紧固件跨度长度	8.0 英寸（200 毫米）
外形尺寸	12 英寸（高）x 9 英寸（宽）x 12 英寸（深）
重量	20 磅

订购信息

---

 零件编号：RJC-Universal XY

Rjc液体冷却测试夹具

Rjc 液冷测试夹具

分析技术 R_JC液冷测试夹具是一种高性能的液冷散热器，与被测设备有方便的电气连接。该夹具非常适合测量包括 IGBT 模块和大型 MOSFET 封装在内的所有器件类型的结壳热阻，并且非常适合 JEDEC 51-14 方法测试。温控冷却剂水必须从循环冷却器供应到夹具。提供无滴漏的快速连接软管接头，以便于连接冷却液软管。

顶部安装的组合插头/螺钉连接器为被测设备提供大电流加热电源连接。侧面安装的边卡连接器提供重复的低电流端子，便于零件特定的布线和开尔文连接。这种设计允许通过交换特定于零件的双连接器线束，针对任何零件类型快速重新配置夹具。被测器件的背面外壳温度由内置的弹簧加载 TC 传感器感应。此外，还提供了一个热电偶端口，用于测量 JEDEC 51-14 中规定的冷却剂入口温度。

被测器件用特殊的气动夹具夹在散热器表面，如上所示。气动夹具提供经过调节和测量的夹紧力，该夹紧力不会随着温度引起的样品尺寸变化而变化。使用的气缸是带有流体轴承的特殊空气平衡缸，可提供非常精确的力测量和控制。对于较大的封装，提供方便的螺纹孔（10-32 尺寸）以适应许多常见的器件/模块封装。还提供定位夹具，以便根据外壳热电偶轻松一致地放置设备。

Rjc-Liquid 性能规格

R_散热器= （吨_盘子- 吨_进水） / 功率

灌热阻 （R房 协)	冷却液流速 （升/分钟 - H2O)
0.016 °C/瓦	6.0 升/分钟
0.014 °C/瓦	8.0 升/分钟
0.012 °C/瓦	10.0 升/分钟
0.011 °C/瓦	12.0 升/分钟

（所需最大压力：400 kPa （60 psi）

机械规格

---

尺寸	9 英寸（高）x 7.5 英寸（宽）x 11.5 英寸（深）
重量	7 磅

订购信息

---

 零件编号：RJC-液体传感器

可购买与 Liquid Rjc 洁具配套的完整管道和供气管套件：带快速断开装置的冷却液软管和压缩空气管路

-Rjc分板夹具适配器

-Rjc 分体板夹具适配器

Split Plate 夹具适配器设计用于对采用无铅表面贴装封装的分立功率器件进行 Rjc 测试。此类器件利用其安装垫作为电气和热路径。分体板适配器与标准 Rjc 液体测试夹具结合使用，用于测试两端和三端设备。该夹具适配器提供紧密的热耦合和电气隔离。对于这种类型的器件，Rjc 分板适配器是一种有效且灵活的热表征工具。

该夹具适配器由半板和四分之一板组成，可轻松配置为两个或三个热设备，安装在 Rjc 液体测试夹具上。使用分板适配器时，将被测设备小心地放置在电气独立的板上，然后用 Rjc 夹具的气动夹具牢牢夹紧。

四分之一板没有热电偶。半板可根据需要配备 0 个、1 个或 2 个嵌入式热电偶。分体式板热电偶嵌入与半板表面齐平，位于距离半板中心边缘 0.1 英寸和/或 0.2 英寸（2.5 或 5.0 毫米）处。半板、热电偶数量和四分之一板的选择取决于要测试的预期设备。分体板适配器的加热功率容量主要取决于所使用的 Rjc 夹具的类型。

用于测试三端子器件的 Rjc 分板夹具适配器如上所示。它由一对半板和一对四分之一板组成。半板通常配有一个热电偶，但此处显示的是两个热电偶选项。与 Rjc 液体测试夹具一起使用时，它能够处理高达 120 瓦的功率耗散。四分之一板成对出售 （2）。

用于测试双端子器件的 Rjc 分板夹具适配器如上所示。它由两个半板组成，每个半板可以订购零个、一个或两个热电偶。与 Rjc Liquid Fixture 一起使用时，它能够处理高达 150 瓦的功率耗散。

用于测试三个端子和两个端子器件的一整套板由两个半板和一个四分之一板对组成。通常，一个半板带有两个热电偶，一个半板带有零个或一个热电偶。

订购信息

---

 Rjc-半板-“x”，其中是热电偶的数量，0、1 或 2（默认为 “x”=1）
Rjc-四分之一板对

-Rjc离散测试夹具适配器

-Rjc 分立式测试治具

分析技术 R_JC分立式测试夹具是为对需要比标准 Rjc 液体测试夹具更多的封装特定散热的设备进行 Rjc 测试而设计的。传统的封装样式，如古老的 TO-3、熟悉的螺柱安装功率二极管和晶闸管，以及具有集成热路径和端子设计的新型封装，非常适合这种测试夹具。通常，使用此类夹具的设备需要对散热器进行特殊加工或接触散热器的两侧以进行电气和机械连接。对于这种类型的设备，Rjc 离散测试夹具为热特性提供了一个适应性强且灵活的工具。

该夹具由一个固定底座组成，该固定底座安装在 Rjc 液体测试夹具上。被测器件连接到封装特定的夹具盘上，然后固定在固定底座上。每个特定于封装的夹具盘都是专门为一种类型的封装设计的。对于某些封装类型，在夹具盘上安装 Tc 传感器，用于测量器件外壳温度。对于其他 Atom，只需一个热电偶插头，即可方便地测量所需参考位置的温度。许多磁盘是库存物品，而其他磁盘是在定制基础上制造的，以满足特定需求。Analysis Tech 工程师可以在选择夹具盘时提供指导。

一旦被测器件连接到夹具盘并完成电气和热电偶连接，测试引线就会穿过底座中的线槽，夹具盘就会安装到底座上。夹具盘的定制设计允许使用最少的定制散热器制造，方便地测试几乎任何类型的设备。夹具底座和夹具盘镀重镍，以确保耐用性和一致的作。与 Rjc 液体测试夹具一起使用时，该 Rjc 离散夹具的加热功率容量限制为 400 瓦。

机械规格

---

尺寸	3 英寸高 x 5 英寸宽 x 0.5 英寸深
重量	3 磅

订购信息

---

 注意：一个 Rjc-Discrete-Base 与无限数量的 Rjc-Discrete-Disk
部件号一起使用：Rjc-Discrete-Base 和 Rjc-Discrete-Disk-xxx（其中“xxx”是指包装名称”

-Rjc动力-液体-模块夹具适配器

-Rjc 液体动力模块测试夹具

Analysis Tech Rjc 液体功率模块测试夹具是一种半定制的高性能液冷散热器，用于对功率耗散超过 3500 瓦的高功率模块化设备进行热测试。该夹具非常适合测量所有器件类型（包括 IGBT 混合模块、全桥和半桥模块以及大型 MOSFET 模块）的大型功率模块封装的结到外壳的热阻和阻抗。温控冷却剂水必须从循环冷却器供应到夹具。每个测试头都是针对一组特定的包装尺寸专门设计的，尽管测试头很容易与无滴漏液体连接器互换。因此，该夹具基座功能是任何封装特定的 Rjc Liquid-Power-Module 测试头的通用基座。

顶部安装的组合插头/螺钉连接器或侧面安装的侧边卡连接器提供方便的连接门信号、开尔文连接和 Tj 感应连接。这种设计允许通过交换特定于零件的双连接器线束，针对任何零件类型快速重新配置夹具。

机械规格

订购信息

---

 零件编号：Rjc-Liquid-Module （注意：此定制设计需要尺寸图）

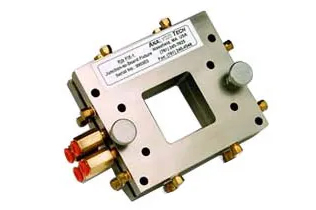

JEDEC R_JB 测试夹具

Analysis Tech Rjb 热测试夹具体现了 JEDEC 标准 51-8，用于测量结对板热阻 Rjb。该夹具可容纳小型或大型 JEDEC 标准热测试试样尺寸。两件式设计便于电路板加载和测试设置修改。注意：照片显示了去除了隔热层/防护罩的灯具。

该夹具夹在 JEDEC 板的两侧。与电路板的热连接是通过一对相对的方环导电钳口进行的。这些钳口接触电路板并提取组件产生的所有热量，并将其排入夹具的液冷体中。位于元件体中间边缘的过孔中的热电偶为该测试提供参考温度。（注意：此夹具不包括测试 PWB。

该测试夹具的冷却剂要求相当低：至少 1 加仑/分钟（4 升/分钟），在 18C 的设定点下冷却能力至少为 100 瓦。冷却液管路配有 1/8 NPT 接头。

订购信息

---

尺寸	8 英寸（高）x 6 英寸（宽）x 3 英寸（深）
重量	6 磅

订购信息：零件编号 “JEDEC Rjb”。
条款：工厂交货 （EXW）

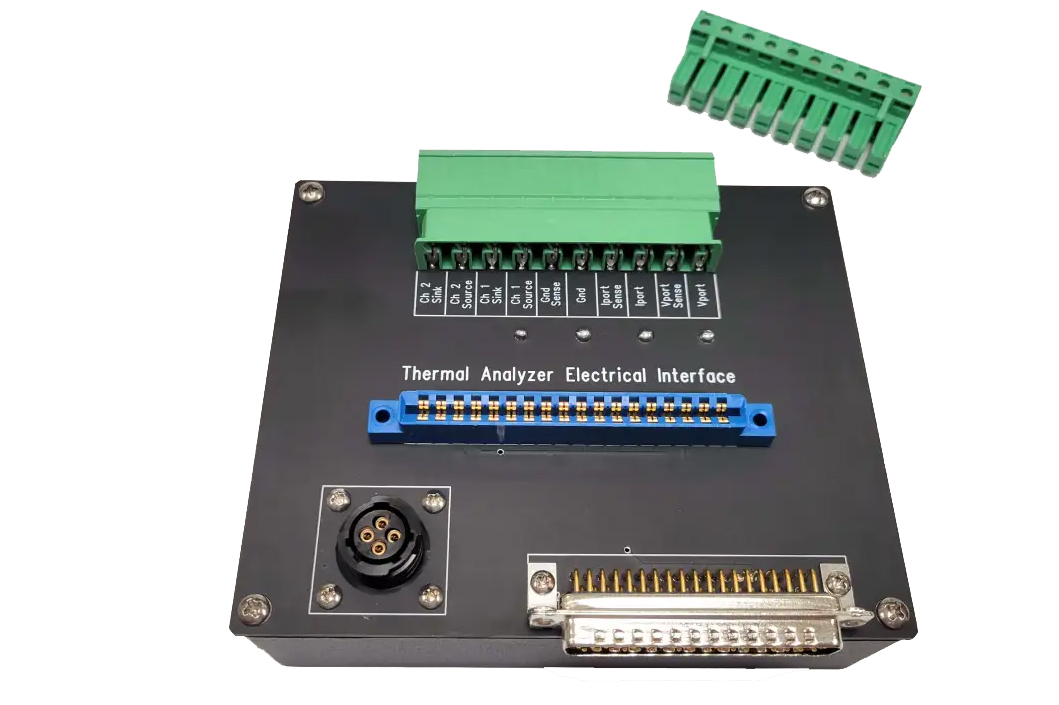

Phase12 电气接口盒（无机械夹具）

Phase12 电气接口盒通过在分析仪和被测设备之间提供方便的电气连接，允许任何现有的测试夹具或散热器与我们的热分析仪一起使用。该接口盒仅提供为使用热分析仪进行热测量的设备供电和感应所需的电气连接。它不附带任何用于被测设备的机械夹具。该接口盒非常适合已经拥有现有散热器或其他测试夹具来测量热特性（如 Rjc、Rja 或 Rjb）的用户。

绿色插头/螺钉组合连接器为被测设备提供大电流加热电源连接。侧面安装的边卡连接器提供重复的低电流端子，便于零件特定的布线和开尔文连接。这种设计允许通过交换特定于零件的双连接器线束，针对任何零件类型快速重新配置夹具。

该接口盒不包含热电偶端口，因为 Phase12 热分析仪正面有三个端口可以直接访问。

机械规格

---

尺寸	6 英寸宽 x 5 英寸深 x 2 英寸高
重量	1 磅

订购信息

---

 部件编号：rjc-test-electrical-interface

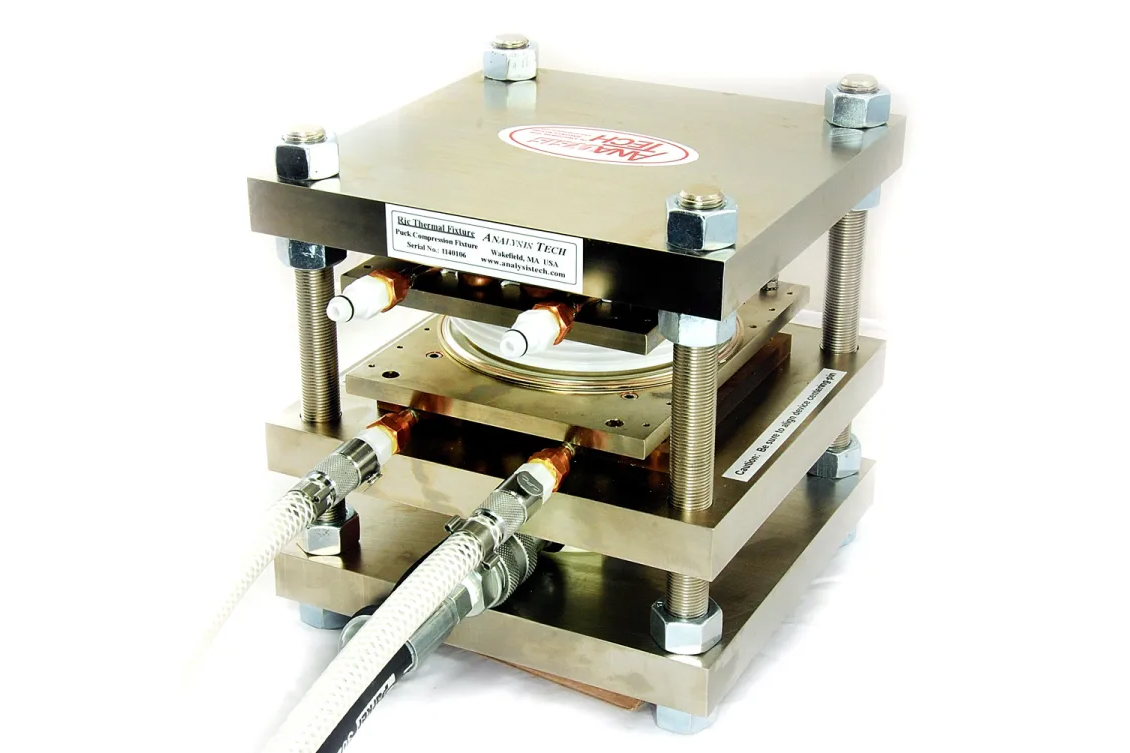

Rjc Liquid Power-Puck测试夹具

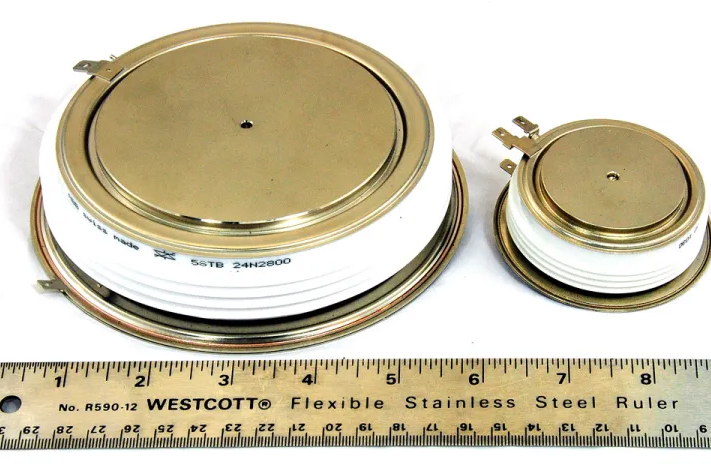

Puck-Compression Rjc 夹具设计用于对各种 “曲棍球 ”式圆柱形封装中的分立功率器件进行 Rjc 测试。此类设备利用其安装垫作为电气和热路径，并且需要对顶部和底部表面进行冷却。此外，根据这些应用的要求，需要高达 10 kpounds （45 kNt） 的压缩力。Rjc Puck-Compression 夹具为这些类型的设备包提供了所有夹具要求。

圆盘压缩测试夹具由三块重型镀镍钢板组成--一个固定底板、一个固定顶板和一个浮动中板。有一个电隔离的液冷冷板连接到上固定板，另一个电隔离的液冷冷板连接到浮动的中板。在测试过程中，被测设备“夹在这两个冷板之间”。

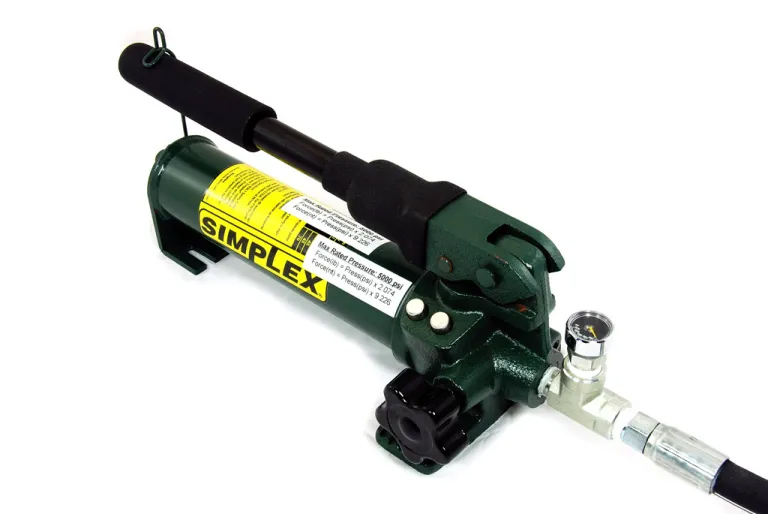

液压缸将压缩力施加到浮动中板的下侧。液压手动泵连接到该油缸并提供所需的液压。

机械规格

---

尺寸	10 英寸宽 x 10 英寸深 x 15 英寸高
重量	55 磅

订购信息

---

 部件号：RJC-Puck-Compression
