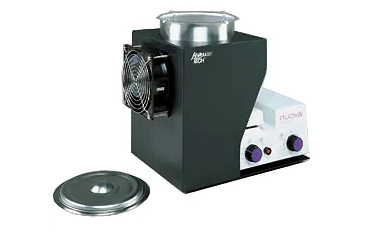

设备校准浴

校准槽体现了校准要使用 Analysis Tech 热分析仪测试的半导体器件的推荐方法。它可以精确测量器件的温度敏感参数，这是电法结温测量的关键要求。电子级油的温度由热分析仪控制，为一次校准多达八个设备提供了一种安全便捷的方法。一旦启动，数据收集就会自动继续，无需操作员注意。注意：该浴槽的最高校准温度为 150C。虽然设备校准温度范围不必涵盖整个允许的结温范围，但如果需要高于 150C 的温度，建议使用校准烘箱。对于太大而无法放入浴槽的设备或会被油浸污染的设备，还建议使用校准烘箱。

特征：

---

• 自动温控设备校准
• 用于高精度校准的温度速率控制，±0.1°C
• 比烘箱更快、更准确的校准
• 不锈钢四升浴缸，带盖
• 用于在校准期间支撑设备的悬挂网
• 介电油，4 升，环保且可重复使用
• 完整的说明和保修

规格：

---

尺寸	13 英寸高 x 8.5 英寸宽 x 12 英寸深
重量	17磅
锅尺寸	直径 6 英寸，深 7 英寸
最大功率	500瓦
最大 Cal-Temp	150C（180C，带高温油）

订购信息

---

部件号：CALBATH，120VAC，50/60Hz，除非另有说明。

设备校准烘箱

校准箱为校准要使用 Analysis Tech 热分析仪测试的半导体器件提供了校准槽的替代方案，并且是功率模块或其他会因油浸在校准槽中而污染的器件的结校准的首选方法。它可以准确测量器件的温度敏感参数，这是电法结温测量的关键要求。烘箱的温度由热分析仪控制，为一次校准多达八个设备提供了一种安全便捷的方法。一旦启动，数据收集就会自动继续，无需操作员注意。

提供标准尺寸和大尺寸，以适应各种包装尺寸。

特征

---

• 自动温控设备校准
• 内部尺寸（标准尺寸）：12 英寸宽 x 10 英寸深 x 10 英寸高
• 内部尺寸（大尺寸）：18 英寸宽 x 12 英寸深 x 16 英寸高
• 两个不锈钢搁板，可调节
• 完整的说明和保修

规格：

---

尺寸	12 英寸宽 x 10 英寸深 x 10 英寸高 / 18 英寸宽 x 12 英寸深 x 16 英寸高
最高温度	200摄氏度
功耗	800 W（标准）/ 1600 W（大）
重量	42 磅（标准）/ 75 磅（大）

订购信息

---

 部件号：CalOven，120VAC，50/60Hz，除非另有说明

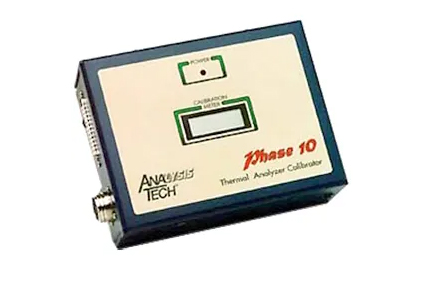

Phase11/12/12B 相校准器

Phase11/12/12B 仪器校准器用于在Phase11、12 和 12B 热分析仪上执行 NIST 可追溯仪器校准，通常每隔 6 个月进行一次。校准器有助于通过简单的 10 分钟程序将热分析仪校准到最佳测量规格范围内。这种精确的仪器校准确保了热分析仪生成的测试数据具有最高的质量和准确性。校准参数包括：

加热功率：

• 所有电压和电流测量

结温感应：

• 所有温度检测通道的功能检查
• 在所有检测电流水平下对所有通道进行精度测试

加热功率控制和输送：

• 加热供电端口的完整扫描
• 所有功率控制稳压器的测试和校准

Phase11/12/12B 仪器校准器是一个坚固、精密的参考单元，可与热分析仪加热功率和结温传感连接器连接。这个小型装置可以每两年方便地返回分析技术工厂，以重新认证为 NIST 可追溯校准标准。

电气规格

---

电压检测精度	（0 至 20V）+/- 3 mV
电流检测精度低	（0 至 2A） +/- 1 mA
高电流检测精度	（0 至 20A）+/- 3 mA
检测电流测量精度	+/- 0.24%

机械规格

---

尺寸	3 英寸高 x 9 英寸宽 x 6 英寸深
重量	3磅

订购信息

---

部件号：PH11/12-CAL

条款：工厂交货

热电偶校准器

Analysis Tech Phase 12 热电偶端口校准器用于校准 Phase 12 热分析仪的参考热电偶端口。使用全自动 WinTherm 程序，使用来自校准器的精确热电偶输入将热电偶端口精度调整为典型值± 0.1°C，最高± 0.2°C。热电偶端口校准器每年可以方便地返回分析技术工厂，以重新认证为 NIST 可追溯校准标准。

Phase12热电偶端口校准器配有碱性电池和必要的电缆。

机械规格

---

尺寸	7 英寸高 x 4 英寸宽 x 1.5 英寸深
重量	1.5磅

订购信息

---

 部件号：TC-Calibrator

热电偶传感器探头

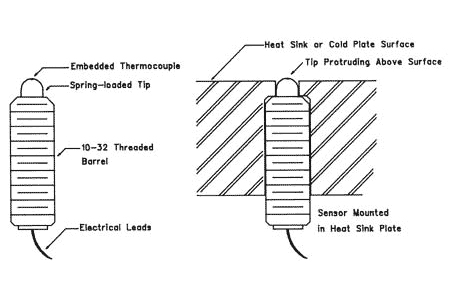

热电偶传感器探头用于 Analysis Tech 的所有液体热沉式夹具中，用于测量外壳温度，现在可作为单独的产品提供。这些探头由 Analysis Tech 专门制造，用于测量外壳温度或与散热器接触的任何表面的温度。这些探头的优点是，由于热电偶尖端的弹簧顺应性，小的非共面性（表面曲率不匹配）不会影响器件外壳温度测量的精度。弹力加载的尖端有一个嵌入式热电偶珠，该热电偶珠被压在设备外壳/表面上，以进行精确的表面温度测量。绝缘尖端在热电偶结附近提供理想的低梯度温度场，以实现准确、可重复的外壳温度测量。Tc 传感器探头有两种尺寸可供选择：“标准”和“微型”。

标准 Tc 探头尺寸

---

微型 Tc 探头尺寸

这些探头可用于所有热电偶类型。热电偶线长度通常为 12 英寸。订购 Tc-Sensor-X 或 Tc-MicroSensor-X，其中 x 是所需的热电偶类型。

Phase12现场服务套件

Phase 12 热分析仪采用模块化设计理念设计，使现场系统维修变得方便和容易。大多数Phase12仪器故障现在可以在现场修复，通常由系统用户修复，无需耗时的设备退货。Phase12现场服务套件由一系列替换电路模块和备件组成，使这些现场维修成为可能。

Phase12 现场服务套件中包含的部件

l  EXP-12 电路卡

l  Servo-12 电路卡

l  Digi-11/12 电路卡

l  端口控制 MOSFET

l  热电偶传感放大器

l  Vport/Iport 电流检测放大器

l   检测电压保险丝组

l  2A、10A 或 20A 3AG 系统保险丝

l   0.5A、1A 或 2A 3AG 并联板保险丝

订购信息

---

 部件号：现场服务套件-xx，其中xx是热分析仪的最大直流加热电流（2、10或20安培）。
