产品简介：

---

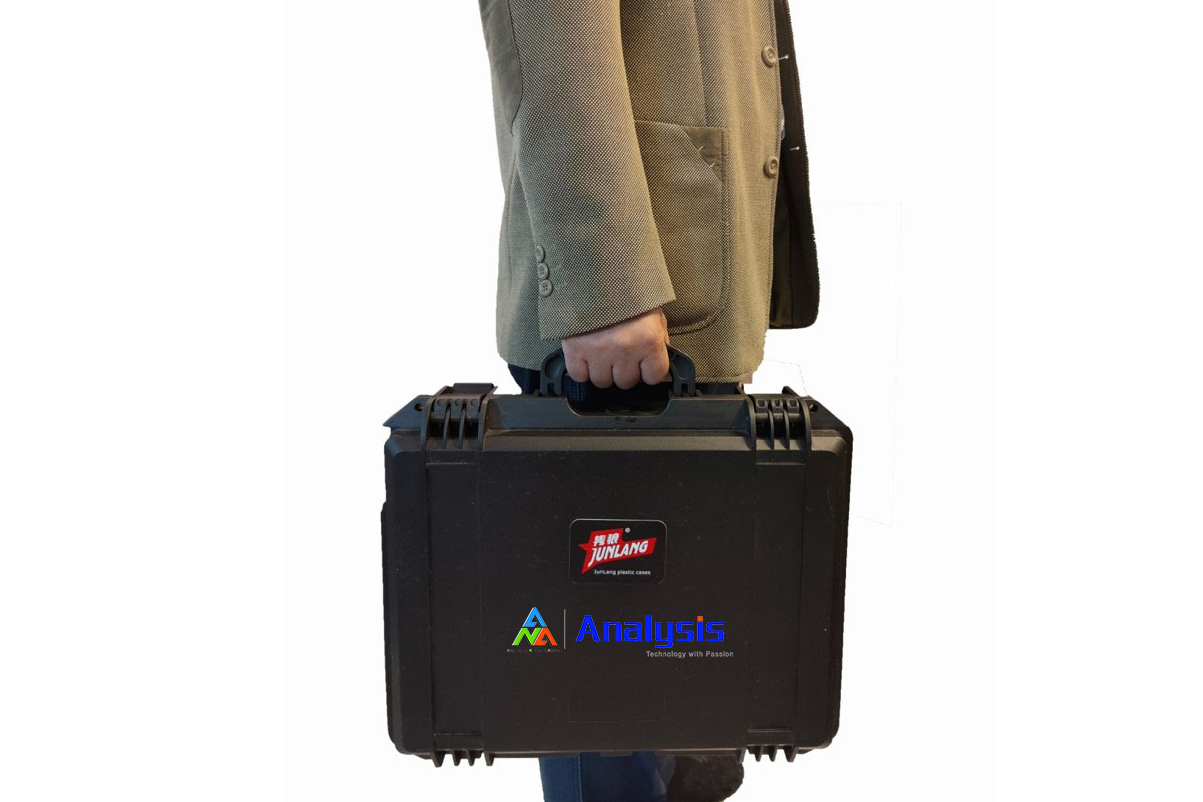

产品名称：便携式光弹仪

型 号：ANA500P

应 用：一种用于课堂教学的便携式光弹实验教具。

产品概述：

---

安赛斯便携式光弹仪，在随堂教育上的应用有：1.不同大小的圆孔周围的应力集中现象及应力集中系数测试 （材料力学、弹性力学）；圆孔聚集对应力集中行为的影响（弹性力学）；2.圣维南原理（材料力学、弹性力学）；3.纯弯曲/三点弯曲梁的应力分布（材料力学、弹性力学） ；4.受载的杆和梁上外凸和内凹两个点处的应力状态的不同(材料力学、弹性力学）；5.裂尖的应力场分布（断裂力学）；6.对径压缩圆盘的应力场分布和主应力方向场分布形式（弹性力学）；7.玻璃、石英器件内的残余应力及其随温度变化的在线观察（光测力学）；

主要技术参数：

---

1.    测试面积（即光源尺寸）

标准尺寸为300 mm×300mm，其它尺寸可以定制，最大600mm×500mm；

2.    相机参数

2248*2048原始分辨率，输出4幅1224*1024的偏振图像。帧率36或79。

3.    应力双折射量程

基本型: 量程为工作波长的1/4（以红光为例，量程即157.5nm）；

增强型：2296nm。需要采用蓝、绿两种颜色的光源进行测试，并进行相位解包裹处理；

4.  测试分辨率与精度

以 0.8mm 厚的钙钠玻璃为例：应力测试的分辨率为 0.2MPa：应力测试的精度：1.0MPa。

应力双折射的测试分辨率：0.1nm, 精度：1.0nm；

产品特色：

---

与传统/常规的光弹仪相比，本光弹仪具有如下特点：

1.   结构简单

主要部件包括：偏振光源、倾斜平台（用于晶体试件测试）、滤光片转轮、像素偏振相机、高配笔记本电脑（内存 16G 以上）及处理软件，不含任何可旋转的光学偏振器件。

2.   操作简单，可以实现快速甚至实时测试

只需一次拍照即可同时获取试件的相位差场和主应力方向场，避免了传统方法在定量测试时的复杂操作，且在平面应力的条件下可以分离出各应力分量；

3.   灵敏度高且不受环境光的干扰

测试灵敏度是传统光弹法/设备的两倍（物理灵敏度），且无论相位差多小，都可以用最大的灰度梯度图像表示（显示灵敏度高）；由于采用不同偏振图像之间的相减运算，使得测试几乎不受环境光的干扰。

4.   多种测试波长可选并快速切换

切换方式包括RGB 三色 LED 光源（中心波长分别为：625nm、525nm 和 465nm）的切换以白光光源下不同的窄带滤光片的轮换。

5.   可以根据客户要求定制产品

在某些特殊情况下，客户需要用自己的相机和光源，我们可以根据需要对产品进行定制，最大程度满足客户的需要。

安赛斯光弹仪工作原理

---

设：圆盘试件（直径D, 厚度d）受对径压缩载荷 F 的作用，试件中心点O 的主应力分别是：

根据应力-光学定律，应力双折射材料的主应力差与相位差（?）的关系如下：

其中C 为待求的光弹系数，λ 为测试光的波长。

将（1）（2）关联起来，有：

通过光弹实验确定圆形试件中心点的位相差?，即可得到光弹系数。

光弹仪光路原理图

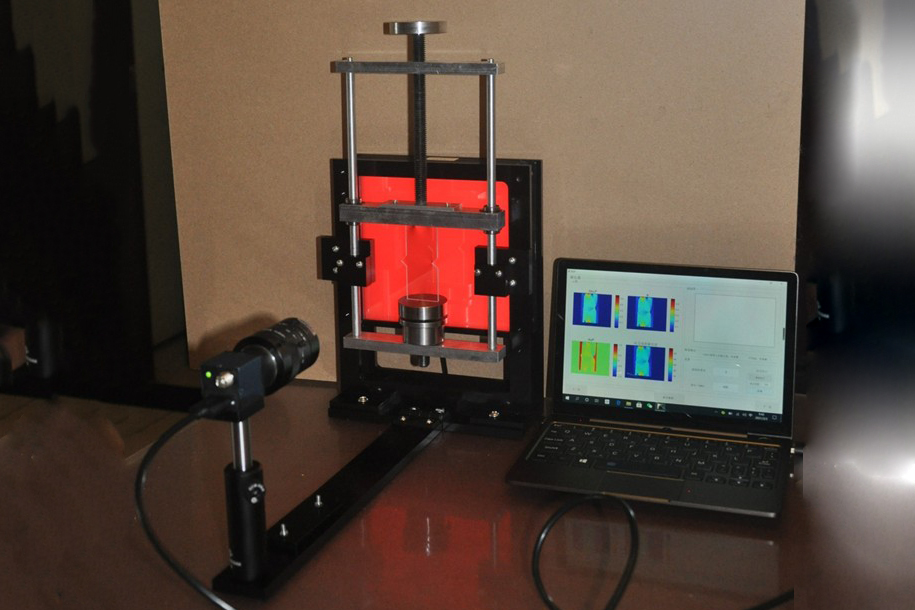

实验示意及应用范围：

---

利用应力双折射性质，在工程上可以制成各种机械零件的透明塑料模型，然后模拟零件的受力情况，观察、分析偏振光干涉的色彩和条纹分布，从而判断零件内部的应力分布。

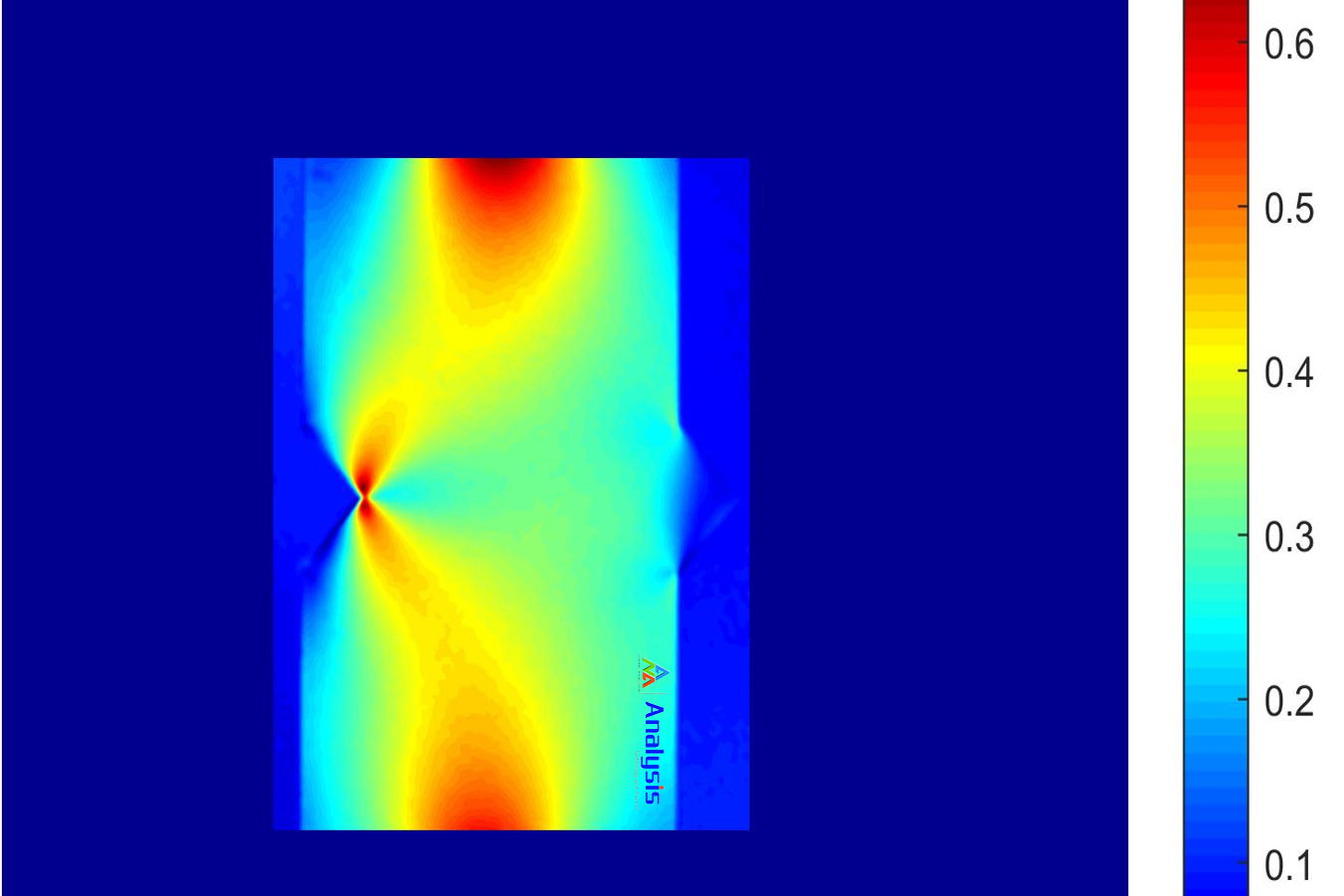

对径压缩圆盘的相位差场分布

应力双折射信息

圆盘径向受压实验：

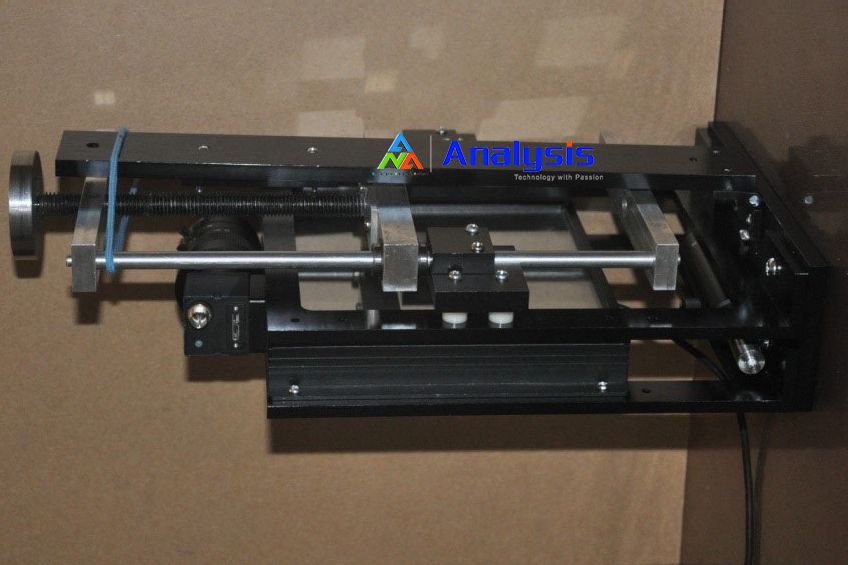

U型块压弯组合实验：

光弹性方法直观,能直接显示应力集中区域，并准确给出应力集中部分的量值；它不但可以得到便捷应力而且能够求的结构的内部应力。特别是这一方法不受形状和载荷的限制，可以对工程复杂结构进行应力分析。
