Phase12热分析仪

产品简介：

名称：Phase12热分析仪

型号：Phase 12

品牌：AnalysisTech

产地：美国

应用：Analysis Tech Phase 12 热分析仪是一款全面的半导体热测试仪，可提供广泛的稳态和瞬态热测量，适用于生产和开发环境，具有强大的功能，广泛应用于二极管、LED、双极、MOSFET、IGBT、功能 IC、三聚管、测试芯片等器件。

Phase 12 功能：

Analysis Tech Phase 12 热分析仪是一款全面的半导体热测试仪，可提供广泛的稳态和瞬态热测量，适用于生产和开发环境，具有强大的功能，例如：

所有测试模式：

• 测试所有器件：二极管、LED、双极、MOSFET、IGBT、功能 IC、三聚管、测试芯片
• 适用于 MOSFET、IGBT、双极的全 3 端子和 2 端子测试模式
• 自动高速收集、缩减和分析瞬态和稳态数据
• 直接从测得的结温加热/冷却生成的瞬态 RC 模型
• 与所有 750E Mil Stds 和 JEDEC 51 系列方法兼容
• 使用 JEDEC 51-14 瞬态方法进行 Rjc 测量
• 所有测试模式下所有测试参数的瞬态数据图
• 简单、自动化的仪器校准程序
• 多种文本和图形文件格式，方便导出
• 持续智能监控错误和数据有效性
• 开尔文（4 线）连接，可消除测试电缆电阻影响
• 通过电流、瓦数和 ΔTj 选择自动功率控制

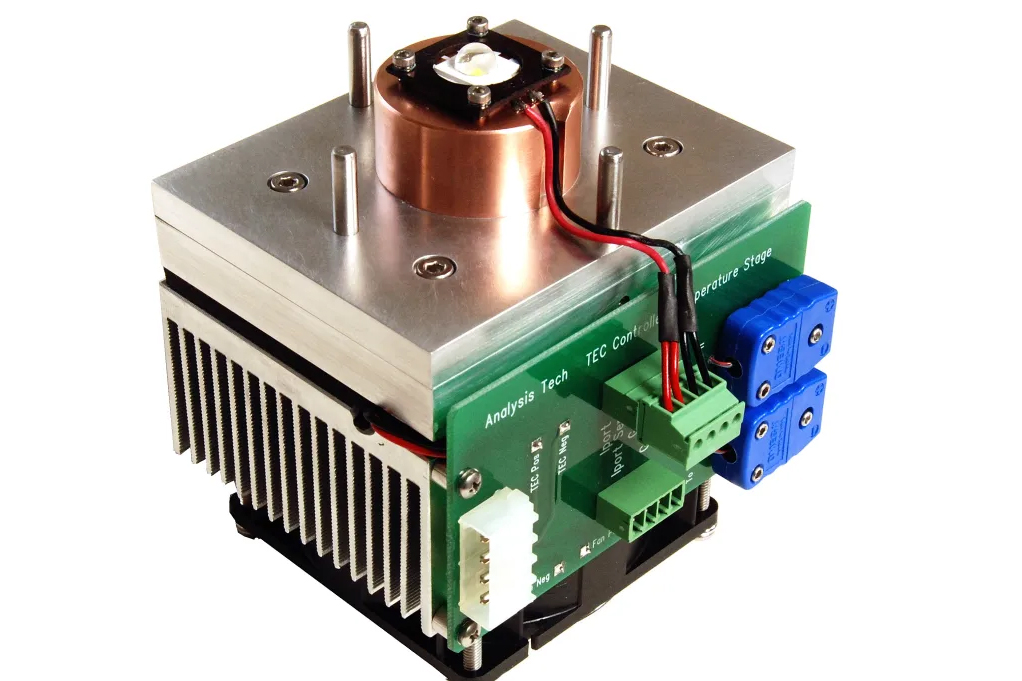

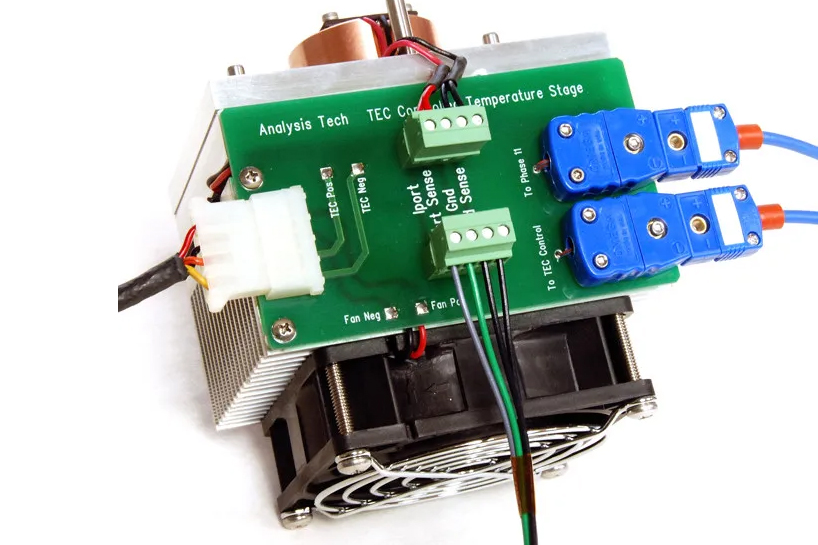

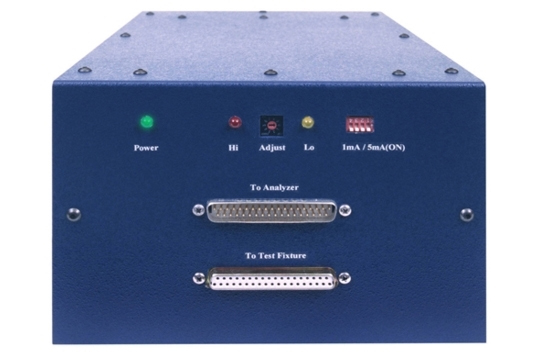

• 提供标准和定制测试夹具

稳态热阻模式：

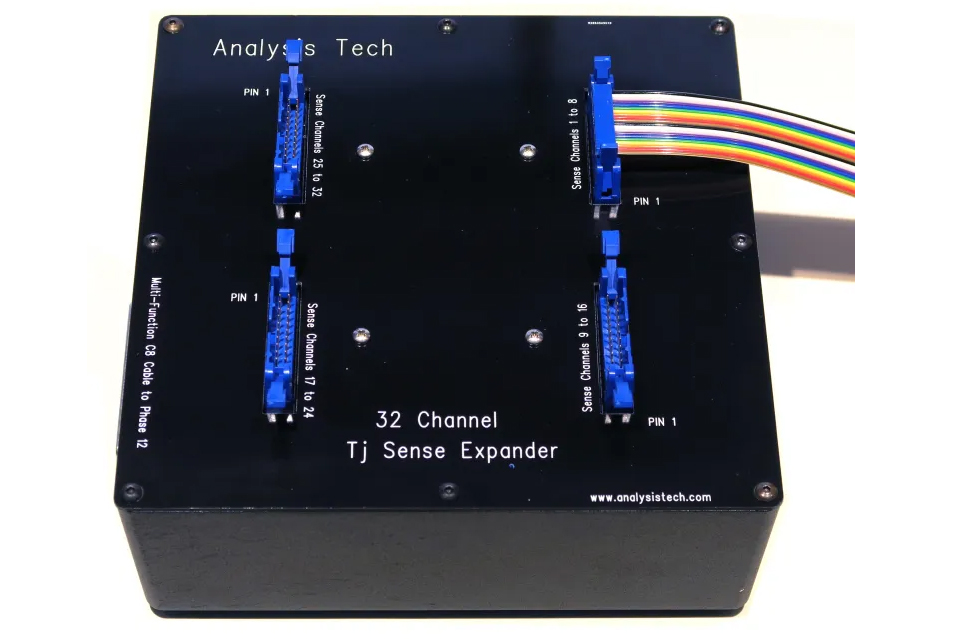

• ICs和多芯片设备的多结温度感应能力
• 用户可选择的热平衡标准
• 用于确定功率水平和气流效应的批处理模式

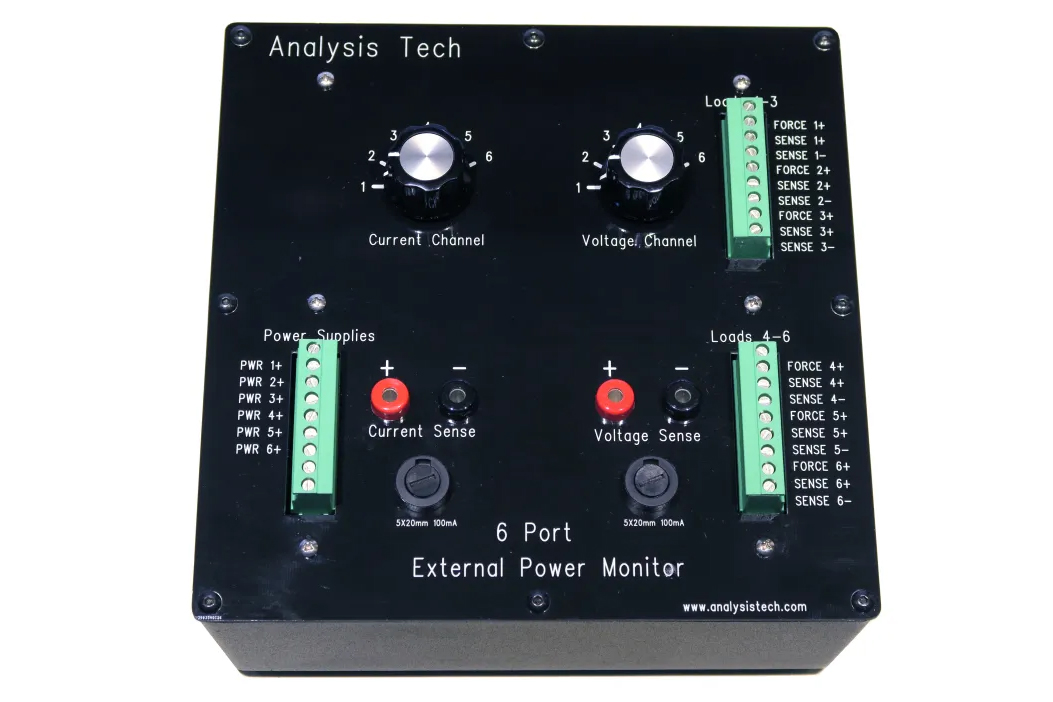

• 控制用于综合测试的辅助实验室设备
• 能够自动切换被测设备

芯片贴装或功率脉冲模式：

• 高速热评估，测试持续时间小于 1 秒
• 基于芯片贴装质量的合格/不合格或箱分拣
• 所有参数的数据图，包括芯片贴装直方图
• 使用穿插芯片粘接测试进行长寿命测试
• 机械化设备分选机接口
• 批量模式芯片贴装生产测试多芯片模块

加热特性/瞬态热阻模式：

• 加热和冷却曲线时间分辨率：1 微秒
• 加热和冷却曲线跨度：1 微秒 - 1000 秒
• 使用 JEDEC 51-14 双瞬态方法进行 Rjc 测量
• 利用结构函数分析、累积和微分
• 在 Cauer 和 Foster 拓扑中生成高阶 RC 模型和优化的紧凑动态 RC 模型

浪涌批量测试模式：

• 可选浪涌脉冲持续时间：5 至 20 毫秒
• 可选浪涌脉冲幅度：最大 1000 安培。
• 可选浪涌数：1 至 100
• 可选浪涌间隔：0 至 1000 秒
• 浪涌之间的可选稳态电流：最大 0 至 1000 安培。

Phase 11 和 Phase 12 热分析仪的比较：

• 1 兆赫兹采样率与 333 千赫兹
• 与所有现有的 Analysis Tech 夹具兼容。
• 增强的 WinTherm 软件可缩短测试时间
• 改进的信噪比
• 自行安装 WinTherm CD

Phase 12 和 12B 电气规格：

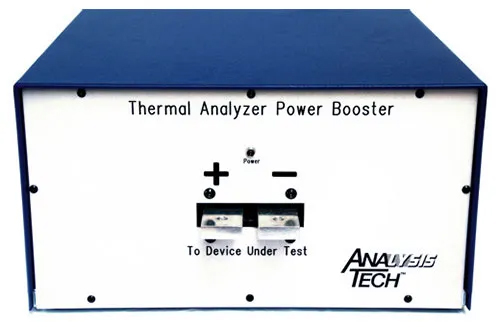

所有标准热分析仪均提供 2、10 或 20 安培的最大加热电流容量，通过在型号后放置“-2”、“-10”或“-20”来表示。Phase12B 是标准 Phase12 热分析仪的大电流版本，仅提供 100 安培的最大加热电流容量。以下规格标明了 2、10、20 和 100 安培单位之间存在差异的地方;否则，规范适用于所有版本。交流电源要求假定为 120 VAC，50/60Hz，除非在订购时另有说明。对于更高功率的测试，Power Booster 可以将电流容量扩展到 1000A，并将加热功率输出扩展到 4500W。

加热电流，高范围精度：±0.2% 读数加，

2A 系统：±0.2mA;10A 系统：±1mA;20A 系统：±2mA;100A 系统（Phase12B ）：±10 mA

加热电流，低量程精度：±0.2% 读数加，

2A 系统：±0.02 mA;10A 系统：±0.1mA;20A 系统：±0.2mA;100A 系统（Phase 12B）：±10 mA

加热电压测量精度：

Phase12：读数的 ±0.2% ±满量程的 0.025%（通常为 50V）

Phase12B：读数的 ±0.2% ±5mV（20V 满量程）

热电偶测量精度（T 型标准）：±0.15°C（典型值）±0.3°C（最大值）

结温测量准确度和精密度：Tj 数字分辨率：±0.007°C（典型值） Tj 显示精度：±0.1°C
Tj 绝对精度：±0.2 至 ±0.5°C（典型值）（参见精度分析）)

结温测量延迟：最小1 微秒 交流电源：120VAC、3A、50/60Hz（除非另有说明，否则为标准）

最大加热电源电压：50 伏（其他电压可用），20V with Phase 12B

最大加热电源电流：2A、10A、20A 或 100A（Phase 12B），无功率放大器

Tj 感应电流选择：1mA、5mA、10mA、20mA、50mA 和可调 0.1 - 50mA

数据采集采样率：1 MHz

Phase 12/12B 机箱尺寸：17 英寸 x 17 英寸 x 7.5 英寸高，25 磅

所需的 PC 硬件：
操作系统：Windows 7 或 Windows 10 专业版，32/64 位，英文版（包括）

处理器：3 GHz，单核 CPU 或更高，最低 2 GB RAM 内存

图形：任何安装了Windows 驱动程序的主显卡

其他：最低 500 GB 硬盘，至少 4 个 USB 端口
