产品简介：

EHD Event Detector附件包括32EHD 瞬断仪配线架套件，瞬断仪链接电缆，高温测试输入电缆和定制线束

32EHD 瞬断仪配线架套件：

用于 32EHD 瞬断仪的灵活互连系统

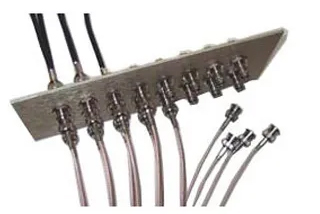

32EHD 配线架套件充当 32EHD 瞬断仪随附的 10' 同轴测试输入电缆与直接连接到测试样品的短而灵活的同轴“尾纤”之间的接口，为将测试样品连接到 32EHD 瞬断仪提供了一种便捷的方法。32EHD 配线架套件提供高质量的机械应力消除以及出色的电气完整性。32EHD 瞬断仪随附 （32） 根 RG-223/U 同轴电缆，长度为 10 英尺，两端带有 BNC 连接器。这些电缆提供高度的屏蔽，但通常不太适合直接连接到测试样品，因为它们相对较大（直径 0.25 英寸）且较硬。32EHD 配线架套件包括两 （2） 个铝制面板，每个面板有 16 个母/母 BNC 隔板连接器（如图所示）和 32 个小而灵活的同轴电缆“尾纤”（RG-316/U），长 4 英尺，直径为 0.12 英寸，带有切割端，用于直接焊接到试样上，另一端有一个 BNC 连接器，用于连接到配线架。然后，配线架上的隔板连接器连接到连接到瞬断仪的较大同轴电缆。较小的同轴电缆虽然易于焊接到测试样品上，但不能长时间使用，因为它们有限的屏蔽质量可能会将辐射环境噪声带入测试数据流。建议配线架的位置尽可能靠近样品，并且小型同轴电缆的长度尽可能短（建议最大长度：3 英尺）。32EHD 配线架套件对于振动测试至关重要，通常对于基于卡氏炉的测试非常有益。这些较小的同轴电缆的额定温度为 200°C。

配线架套件包括：

（2） 阳极氧化铝配线架，每块
RG-316/U 柔性同轴“尾纤”电缆上带有 16 个母/母隔板连接器（长度：4 英尺，最高 200°C）

瞬断仪链接电缆

将多个瞬断仪连接到一台 PC 计算机

连接电缆是一种附件电缆组件，允许通过单根 RS-232C 串行电缆或 USB 电缆将多个瞬断仪链接在一起，以便一台运行 WinDatalog 软件的 PC 可以执行所有链接单元的数据收集。使用链接电缆连接时，所有链接的瞬断仪将作为一个单元协同工作，尽管链接的单元可能具有不同的大小。使用连接电缆可以连接最少两个或最多四个瞬断仪，从而在一台 PC 上实现多达 1024 个通道的事件检测功能。从链接的瞬断仪收集数据时，WinDatalog 软件包的所有熟悉功能都可用，包括实时查看所有通道状态的能力。

Linking Cable 通常不打算与不同系列的瞬断仪一起使用。例如，链接电缆可用于将多个 STD 系列瞬断仪链接在一起，但 STD 系列瞬断仪和 106 系列瞬断仪通常不能链接在一起。如果此限制不能满足您的特定需求，请联系 Analysis Tech 讨论可用的自定义链接选项。

订购信息
提供定制配置。

高温测试输入电缆和定制线束

Analysis Tech 设计和制造定制线束和测试电缆。请联系我们的工程人员，讨论您的要求。

高温测试输入电缆

---

STD 和 105 系列事件探测器提供的标准测试输入电缆使用 PVC 绝缘，温度限制为 105°C。 对于在较高温度下的测试，特氟龙绝缘测试输入电缆可用于高达 200°C 的测试。 这些高温瞬断仪测试输入电缆提供屏蔽和非屏蔽版本。

订购信息

---

• 高温铁氟龙 STD 系列测试输入电缆，10 英尺长，非屏蔽：订购 #37HT100
• 高温 Teflon 105 系列测试输入电缆，10 英尺长，屏蔽：订购 #37HTDG100

注意：

---

通常，高温电缆为单端电缆（仅一端的连接器）。还提供双端配置。请联系 Analysis Tech 工程人员了解更多详情。

定制线束

---

预制线束可以提供方便的 Event Detector 连接。我们的工程团队可以设计和制造定制测试输入线束，该线束将提供任何所需的引脚配置以及任何所需的电缆和连接器系统。保证结果通过电气和机械坚固的测试硬件满足您的要求。STD 瞬断仪的非定制线束是 STD 4x9 连接器适配器。

特征

---

• 坚固的线束，提供可靠的测试服务和出色的接地网络
• 精确的电缆定制，便于连接到测试板
• 方便的测试连接的通道编号序列
• 定制“加扰”电缆
• 定制电缆长度
