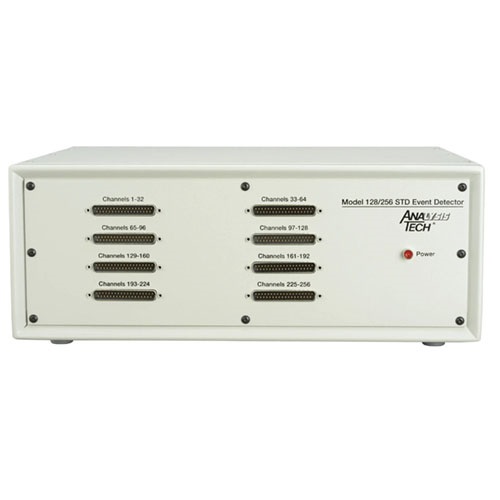

STD 瞬断仪

产品简介：

名称：STD瞬断仪

型号：STD Event Detectors

品牌：Analysis Tech

产地：美国

应用：用于焊点可靠性测试的经济型、高通道数电气监视器。STD 系列瞬断仪提供与焊点可靠性测试相关的测试规范，但也可用于相应地测试其他类型的互连。与其他瞬断仪一样，STD 系列提供参考选定阈值电阻的连续瞬态电阻检测，具有高度的电噪声抗扰度。

产品介绍：

STD Event Detectors STD 瞬断仪，用于焊点可靠性测试的经济型、高通道数电气监视器。STD 系列瞬断仪提供与焊点可靠性测试相关的测试规范，但也可用于相应地测试其他类型的互连。与其他瞬断仪一样，STD 系列提供参考选定阈值电阻的连续瞬态电阻检测，具有高度的电噪声抗扰度。

STD 系列提供最低的每通道成本，每台仪器最多可提供 256 个通道。此外，这些仪器可以链接在一起，以有效地用作具有多达 1024 个通道的单个瞬断仪。STD 瞬断仪通过 WinDatalog 软件提供易于作的功能，用于数据收集和分析。

特征

• 阈值电阻范围：100 至 5,000 欧姆，用户可调
• 最小事件持续时间：200 纳秒，固定
• 通道感应电流：小于 1.2mA，固定
• 系统提供 64、128、192 和 256 个通道
• 满足测试规范的定制和特殊功能

所有瞬断仪都包含的功能

• WinDatalog，数据收集/分析软件
• 温度模块（带通信电缆和连接器）
• USB 或 RS232C 串行数据传输到 PC 计算机（包括电缆）
• 可与其他瞬断仪链接（需要链接电缆）
• 测试输入电缆（10 英尺长）
• 有限保修，1 年零件和人工

STD 瞬断仪同时监控各个连续性回路，每个回路中流过独立的感应电流。检测速度和电阻阈值范围使 STD 系列成为焊点可靠性研究的理想选择。此类测试通常使用安装在特殊测试 PCB 上的引线键合封装中的“菊花链”焊点。然后，这些测试板进行热循环、振动、冲击跌落或机械弯曲，同时由瞬断仪进行监控。检测关节的初始、短持续时间、间歇性故障，并自动记录循环编号、时间和日期。使用这种技术，可以通过直接比较测试结果来评估互连设计和焊接工艺参数的变化。事实证明，这种类型的电气监测比目视检测焊点故障更可靠且成本更低。STD 瞬断仪的其他最新应用包括柔性电路测试、柔性生物医学电缆测试、开关颤振研究和汽车电子互连测试。欢迎新的应用程序需求；致电我们的工程人员并讨论您的需求。

对于热循环、跌落测试或电路板弯曲测试，STD 温度模块非常有用。STD 温度模块与 STD 瞬断仪安装在同一个机箱中，并持续监控热测试室的温度。对于热循环测试，温度模块将失效温度数据添加到事件数据中，并跟踪热循环计数，以便根据实际热循环（而不是数据收集循环）进行失效分析。对于机械循环或跌落测试，“温度模块”会计算机械循环次数并附加数据流。

STD 瞬断仪通常为所有通道提供一个通用的阈值电阻（Vref）调整。STD瞬断仪提供 Multiple Threshold Resistance Adjustment 选项，为每组 64 个通道提供单独的电阻阈值设置。STD瞬断仪还可以使用STD 线束，以便于样品布线和设置。

STD 瞬断仪选项

• 高温测试输入电缆 ....用于 105C 以上的测试
• STD 线束 ....用于轻松设置连接
• 多重阈值电阻调整 ....对于多个阈值
• 4 路连接电缆 ....用于链接多个瞬断仪

电气规格：

STD 瞬断仪系统包括：WinDatalog 软件、测试输入电缆（10 英尺长，PVC 绝缘）、单端、USB 或串行通信电缆、完整的说明手册、1 年有限保修。

订购信息：

订单编号：64STD、128STD、192STD、256STD。指定 AC 线路电压。欢迎定制订单。
