产品简介：

105/106 Series Event Detector附件包括温度/执行器模块，线束适配器，调平线束和仪表，瞬断仪“常开”选项，32HLV 型毫欧姆传感放大器，瞬断仪链接电缆，高温测试输入电缆和定制线束，瞬断仪定制时钟模块

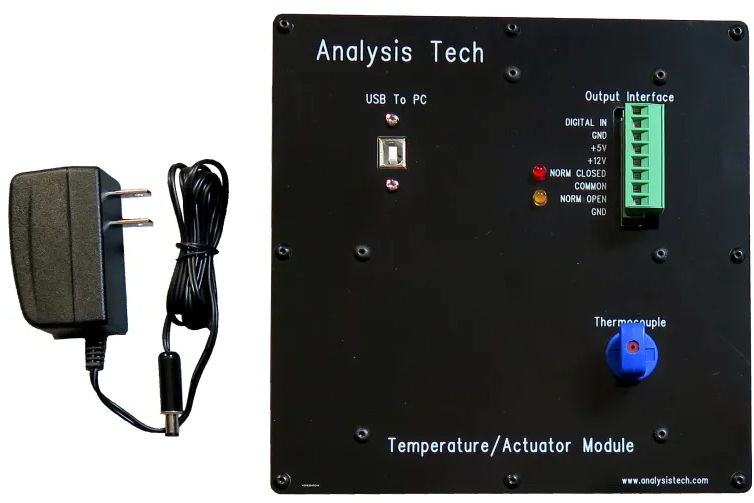

温度/执行器模块

集成温度记录和附件控制器

温度/执行器模块附件为 Event Detector 测试增加了三个不同的功能：

温度模块功能
温度/执行器模块将温度数据添加到 WinDatalog 软件生成的事件/故障数据记录中。当检测到事件时，会监测腔室或烘箱温度并将其包含在测试数据中。事件和温度数据的组合有助于实现温度和峰值失效应力的相关性。此外，还会记录实际经过的热循环计数，以便进行准确的故障分析统计。温度/执行器模块使用 T 型热电偶，精度为 ± 1°C。

机械循环计数功能
温度/执行器模块也可以配置为计数和记录数字电信号。一些示例包括跌落测试仪或机械电路板弯曲器上的触点闭合、用于可分离连接器测试的插拔驱动或来自附件设备的其他数字信号。此功能有助于进行事件数据分析，并准确确定机械故障周期。

执行器模块功能
温度/执行器模块允许 WinDatalog 软件通过在软件控制下启动测试设备周期，将实验室测试设备与事件数据收集同步。此功能可确保数据收集和测试循环的精确和连续同步。该模块的输出可用于作电路板弯曲器、热循环室或用于连接器测试的机械插拔硬件。温度/执行器模块电气输出根据 WinDatalog 软件控制器发送的串行命令进行切换。用户可编程输出配置包括常开 （NO） 和常闭 （NC） 触点闭合、+5 V 和 +12 V 逻辑信号（需补充）。

使用温度/执行器模块，数据收集和附件设备驱动由数据采集 PC 完全同步。当不使用温度/执行器模块时，由于 PC 时钟和设备定时器永远不会完美对齐，因此仅在几百个周期后就会导致数据同步完全丢失。

温度/执行器模块安装在书本大小的机箱中，由 100-240 VAC 供电。提供标准 T 型热电偶插孔以及 USB 电缆，用于将温度/执行器模块连接到运行 WinDatalog 软件的 PC 兼容计算机。除了 WinDatalog 软件的其他要求外，PC 还需要一个用于温度模块/执行器的 USB 端口。

规格

---

订购信息

---

零件编号：温度/执行器模块。

欢迎定制订单。

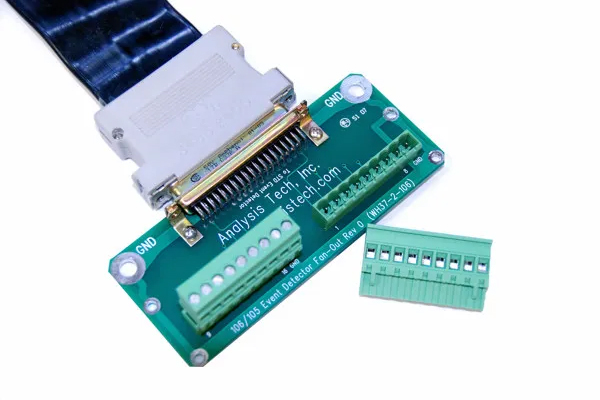

105/106 瞬断仪线束适配器

此连接器适配器随每个 105 和 106 系列瞬断仪一起提供螺钉端子和可分离连接器组合，用于将测试样品连接到 105 和 106 系列瞬断仪。每组 16 个通道方便地分成 2 个可分离的连接器，每个连接器带有 8 个通道。来自测试样品的 8 根独立通道线通过螺钉夹紧连接固定在可分离的连接器主体上。从本质上讲，16 通道带状电缆分为 2 组，每组 8 个通道，每组都有自己独立的连接器。此适配器上的 37D 超小型连接器与 105 和 106 系列瞬断仪前面板上使用的连接器相同。

我们的调平线束适配器是这种线束的替代版本，允许用户在所有通道中设置均匀的电阻。

随附的 105/106 线束适配器（如上所示）可根据要求升级为高温电缆选件（如下所示）。高温电缆可承受高达 200C 的温度。（注意：只有电缆的额定温度。PWB 必须放在温度循环室之外。

特征

• 坚固的线束，提供可靠的测试服务
• 连接器和螺丝端子，便于连接到测试板
• 方便的测试连接的通道编号序列
• 可以使用可分离连接器轻松更换测试接线

每个带有 8 个通道的连接器还包括一根可用于接地回路的接地线，尽管作为正常瞬断仪设置程序的一部分，仍然需要额外的接地。此连接适配器不应位于温度循环室内或连接到振动/跌落台。请联系 Analysis Tech 工程人员了解更多详情。

订购信息：每个标准板包括 2 个螺丝端子配接连接器和 1 个屏蔽压接带状电缆连接器，用于连接现有的瞬断仪带状电缆。订购部件号： WH-37-2x9-105/106

每个高温电缆板包括 16 根高温和屏蔽同轴电缆，以及 1 根屏蔽压接带状电缆连接器，用于连接现有的瞬断仪带状电缆。每根 8 英尺高温电缆都有一个单端配接连接器。订购部件号：WH-105/106-HiTemp

105/106 调平线束和仪表

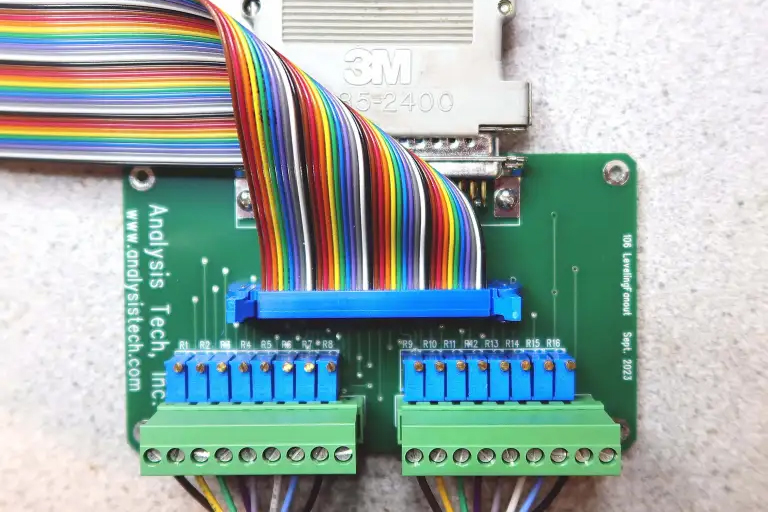

调平线束

调平扇出适配器能够均衡或调整 105/106 瞬断仪上每个测试通道的连续回路电阻。这些适配器的功能与 105/106 扇出适配器相同，但包括单个通道电阻调整。例如，如果最大通道环路电阻为 3.5 欧姆，则可以通过使用调平扇出适配器添加 2.3 欧姆，将电阻为 1.2 欧姆的通道调整为 3.5 欧姆。

特征

• 坚固的线束，提供可靠的测试服务
• 连接器和螺丝端子，便于连接到测试板
• 方便的测试连接的通道编号序列
• 可以使用可分离连接器轻松更换测试接线

每个带有 8 个通道的连接器还包括一根可用于接地回路的接地线，尽管作为正常瞬断仪设置程序的一部分，仍然需要额外的接地。此连接适配器不应位于温度循环室内或连接到振动/跌落台。请联系 Analysis Tech 工程人员了解更多详情。

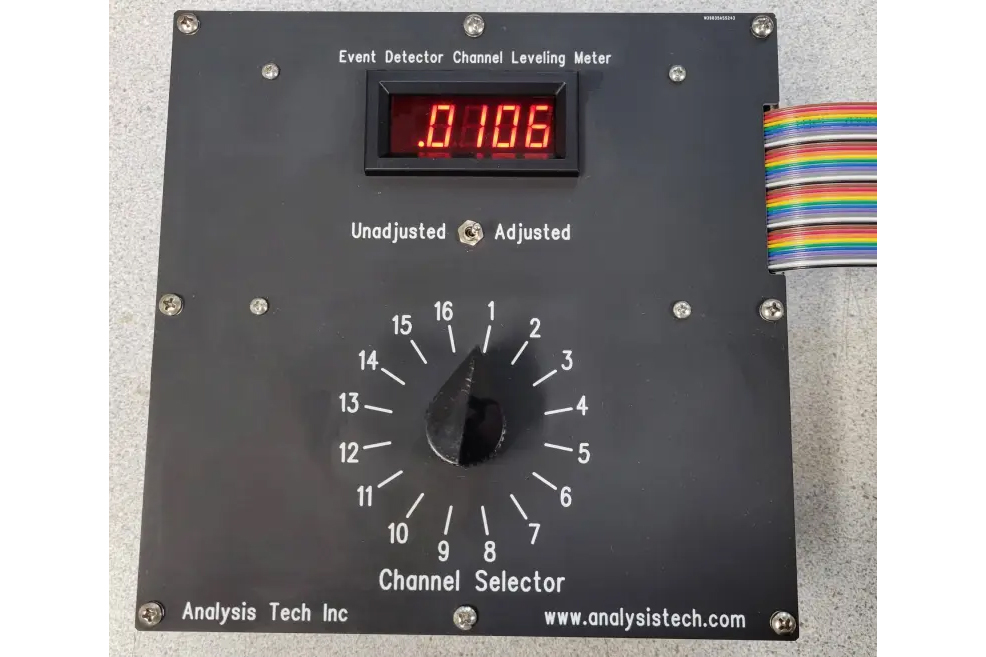

调平仪

必须使用 Leveling Meter 来调整 Leveling Fanout 适配器板。单个调平表允许您调整无限数量的 Fanout 适配器板。

订购信息：每个适配器板包括 2 个螺丝端子配接连接器和 1 个屏蔽压接带状电缆连接器，用于连接现有的瞬断仪带状电缆。线束零件编号：WH-LEVEL-105/106

水平仪零件编号：MTR-LEVEL-105/106

105/106 瞬断仪“常开”选项

从历史上看，大多数“事件”检测，也称为“毛刺”或“颤动”检测，都涉及检测电气互连中的短时间开路（间歇性“断开连接”），通常是在存在某种环境刺激（如热循环、冲击、振动等）的情况下。有时，一些用户希望在相同类型的环境条件下检测电气互连中的相反情况，即短时短路（间歇性“连接”）。 “锡须”的检测，这是电子产品中的一种现象，通常与高锡含量电镀和焊料有关（即。“无铅”焊料）是此类测试的完美应用。在同一测试中，也可能需要同时进行“常闭”和“常开”事件检测。一个完美的例子是在进行振动测试时进行继电器触点测试。在这种情况下，继电器的 NC（常闭）触点在振动下不分闸，而 NO（常开）触点在相同条件下不合闸。其他示例包括螺线管、旋转变压器和其他利用内部线圈或绕组的机电设备。在这种情况下，最好测试内部线圈/绕组在振动下不会打开，并且在相同条件下相同的线圈/绕组不会与机箱/外壳短路。

Analysis Tech， Inc. 为 105/106 瞬断仪产品线提供 32-HLV-NO 选项，以满足上述“常开”类型测试的需求。此选项安装在测试样本和 105/106 瞬断仪之间，将提供多达 32 个通道的“常开”事件检测。在大多数情况下，使用 32-HLV-NO 的所有 32 个通道，但也可以只使用 16 个通道。当 32-HLV-NO 与 32-106 型瞬断仪一起使用时，可能需要这种配置，以便可以同时执行 NC 和 NO 事件检测。

特征

• 易于用户安装
• 坚固的机械设计
• 方便地调整通道顺从电压
• 方便地调整通道电阻阈值
• 包括所有电缆和硬件

订购信息：订购部件号： 32-HLV-NO

32HLV 型毫欧姆传感放大器

32HLV 放大器与 105 系列或 32-106 瞬断仪配合使用，可提供 32 通道的低电流和低阈值电阻测试能力。这种低电阻传感功能是在保持超过 3 兆赫兹的有用带宽和 500 纳秒的最小事件持续时间的同时实现的。

这些放大器依赖于通过 105/106 瞬断仪选择的 Resistance Threshold 和 Minimum Event Duration 设置。32HLV 的灵活性体现在每个放大器都根据用户选择的感应电流和开路电压规格进行定制组装的事实中。两种常见类型的 32HLV 放大器的规格如下：

典型 32HLV 规格示例

毫欧感应放大器
40 毫欧 - 2 欧姆电阻阈值
20 mV 开路电压

低毫欧级感应放大器
10 毫安级感应电流
5 - 250 毫欧电阻阈值
20 mV 开路电压

特征

• 检测低至 40 微伏的事件信号
• 事件信号分辨率 20 微伏
• 感应电流选择范围为 5 μA 至 10 mA
• 最小事件持续时间为 0.5 微秒
• 坚固耐用的 EMI/RFI 抗扰度设计
• 低开路电压限制低至 1 毫伏
• 感应电流和开路电压的定制规格

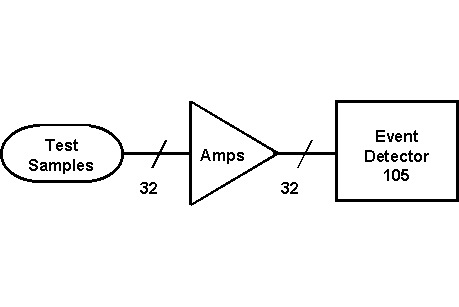

每个通道都是电流源和模拟放大器的组合。测试样品通过三线欧姆方法连接，形成 32 个简单的独立连续性回路。当电流流过样品时，在 2 毫安的源电流下，以 20 微伏或 10 毫欧姆的典型分辨率感应每个通道上的电压。

放大器的输出电缆直接连接到 105/106 系列瞬断仪的前面板输入端，用于电阻阈值检测和事件数据存储。Minimum Event Duration 由 Event Detector 前面板设置，或等于 0.5 微秒，以较大者为准。32HLV 的紧凑设计降低了成本，并允许将放大器方便地放置在靠近测试样品的位置。128-105 型最多可以使用四个放大器卡，每组 32 个通道一个。特殊机箱机架可用于多个 32HLV。

典型电气规格，HLV 放大器

放大器包括：瞬断仪双端（4 英尺）连接电缆、说明手册、1 年有限保修。附件选项：高温电缆。

订购信息订购号 32HLV，并指定完整的测试规格：a） 感应电流，b） 开路电压，c） 阈值范围。注意：只有在与 Analysis Tech 技术人员讨论后才能决定这些选择。欢迎定制订单。

瞬断仪链接电缆

将多个瞬断仪连接到一台 PC 计算机

连接电缆是一种附件电缆组件，允许通过单根 RS-232C 串行电缆或 USB 电缆将多个瞬断仪链接在一起，以便一台运行 WinDatalog 软件的 PC 可以执行所有链接单元的数据收集。使用链接电缆连接时，所有链接的瞬断仪将作为一个单元协同工作，尽管链接的单元可能具有不同的大小。使用连接电缆可以连接最少两个或最多四个瞬断仪，从而在一台 PC 上实现多达 1024 个通道的事件检测功能。从链接的瞬断仪收集数据时，WinDatalog 软件包的所有熟悉功能都可用，包括实时查看所有通道状态的能力。

Linking Cable 通常不打算与不同系列的瞬断仪一起使用。例如，链接电缆可用于将多个 STD 系列瞬断仪链接在一起，但 STD 系列瞬断仪和 106 系列瞬断仪通常不能链接在一起。如果此限制不能满足您的特定需求，请联系 Analysis Tech 讨论可用的自定义链接选项。

订购信息
提供定制配置。

高温测试输入电缆和定制线束

Analysis Tech 设计和制造定制线束和测试电缆。请联系我们的工程人员，讨论您的要求。

高温测试输入电缆
STD 和 105 系列事件探测器提供的标准测试输入电缆使用 PVC 绝缘，温度限制为 105°C。 对于在较高温度下的测试，特氟龙绝缘测试输入电缆可用于高达 200°C 的测试。 这些高温瞬断仪测试输入电缆提供屏蔽和非屏蔽版本。

订购信息

• 高温铁氟龙 STD 系列测试输入电缆，10 英尺长，非屏蔽：订购 #37HT100
• 高温 Teflon 105 系列测试输入电缆，10 英尺长，屏蔽：订购 #37HTDG100

注意：通常，高温电缆为单端电缆（仅一端的连接器）。还提供双端配置。请联系 Analysis Tech 工程人员了解更多详情。

定制线束

预制线束可以提供方便的 Event Detector 连接。我们的工程团队可以设计和制造定制测试输入线束，该线束将提供任何所需的引脚配置以及任何所需的电缆和连接器系统。保证结果通过电气和机械坚固的测试硬件满足您的要求。STD 瞬断仪的非定制线束是 STD 4x9 连接器适配器。

特征

• 坚固的线束，提供可靠的测试服务和出色的接地网络
• 精确的电缆定制，便于连接到测试板
• 方便的测试连接的通道编号序列
• 定制“加扰”电缆
• 定制电缆长度

105/106 瞬断仪定制时钟模块

自定义时钟模块可用于 32-106 和 105 系列瞬断仪。这些自定义 clock modules 允许用户自定义这些 Event Detectors 的速度敏感度，以适应其特定测试的需求。32-106 和 105 系列瞬断仪具有 0.1 μS、0.5 μS 和 1.0 μS 三种“标准”速度灵敏度。在这些设置中，0.5 μS 和 1.0 μS 选择可以使用自定义时钟模块重新配置为用户所需的值。这些定制时钟模块可以在制造时代替标准时钟安装，也可以在仪器交付后由用户在现场安装。

特征

• 易于用户安装
• 提供多种自定义值，包括 5 μS、10 μS、25 μS、30 μS、50 μS、100 μS、1mS 和 10 mS
• 大多数情况下有现货供应

Custom clock modules 也可用于其他速度敏感度。请联系 Analysis Tech 工程人员了解更多详情。

订购信息：订购部件号：WH-clock-105/106-xxx，其中“xxx”是所需的速度灵敏度
