产品简介：

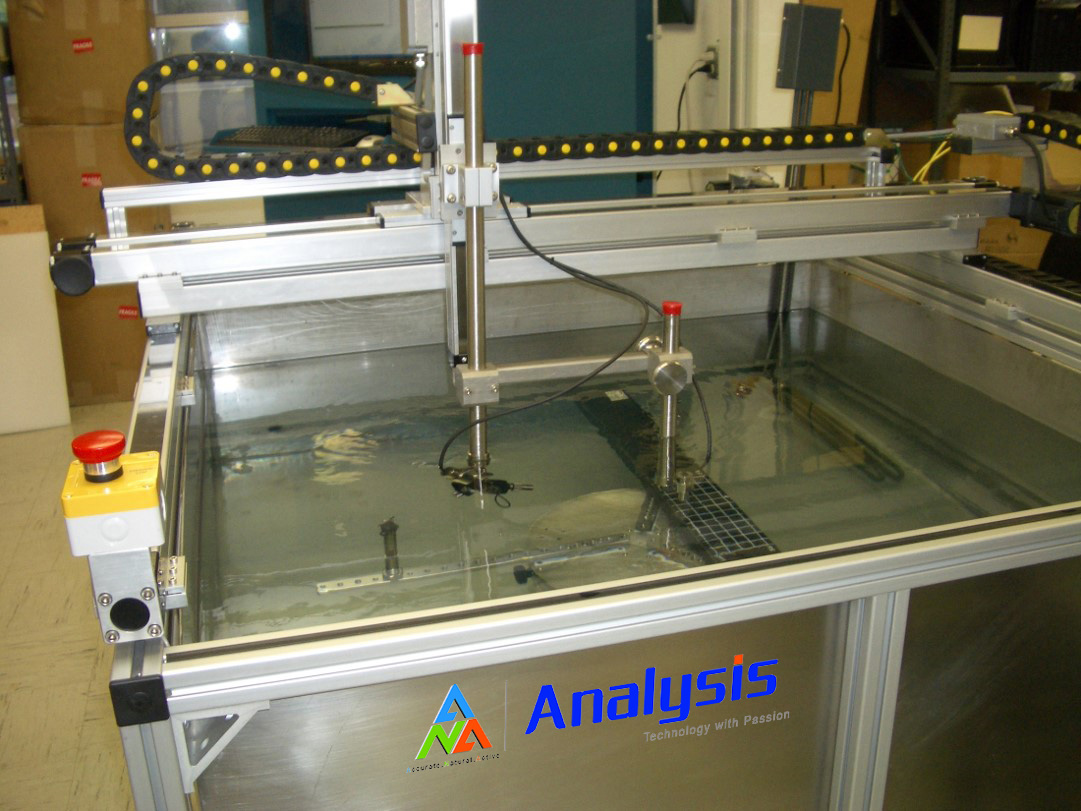

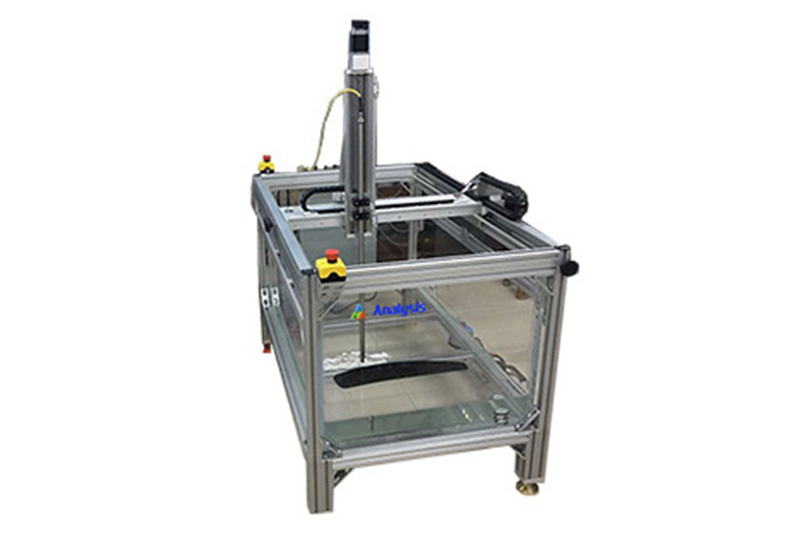

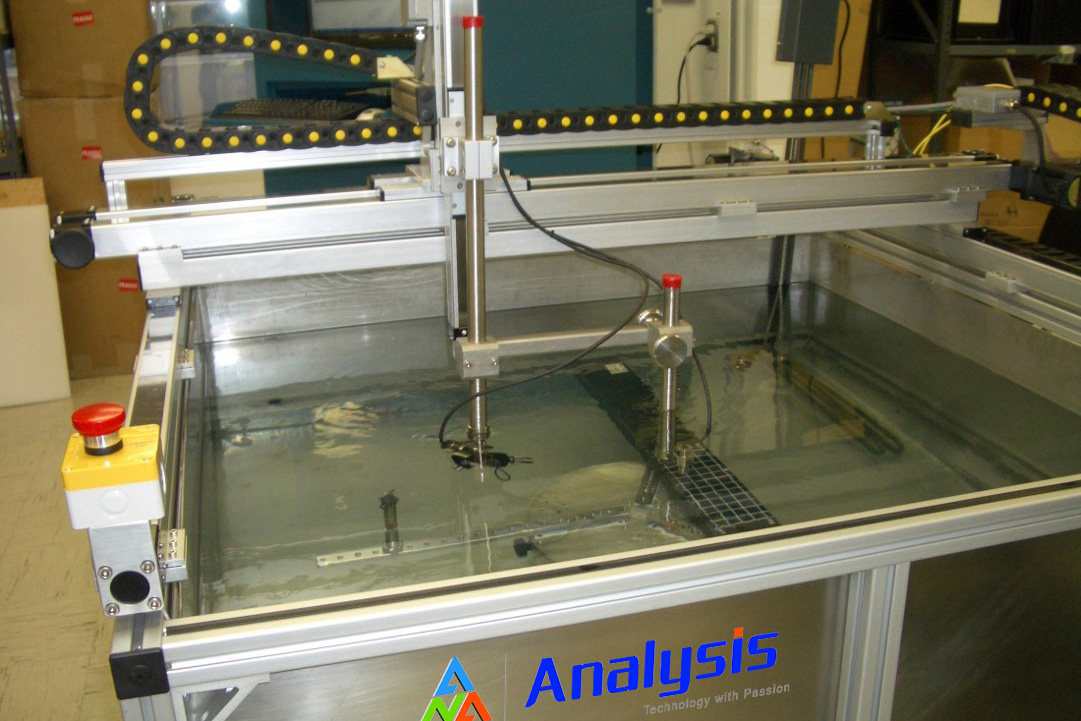

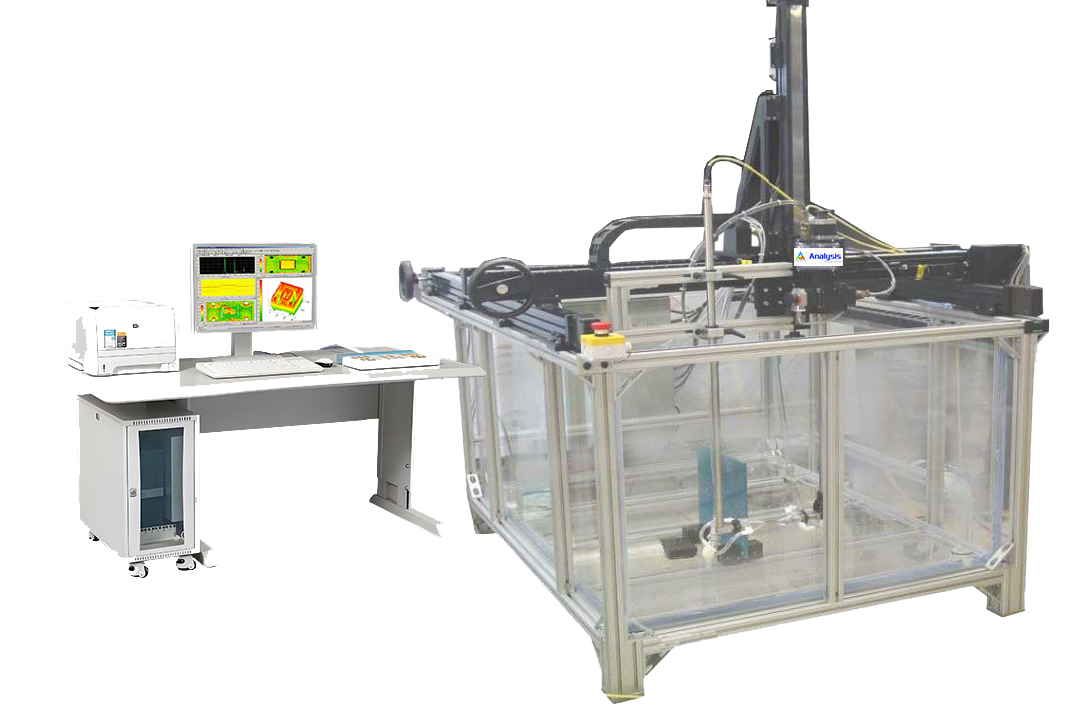

名称：实验室型水浸式超声C扫描系统

型号：UPK-T24，UPK-T36，UPK-T48，UPK-T60，UPK-T72等。

产地：美国

应用：主要用于高分子材料、飞机用纤维复合材料、构件等的内部分层、脱粘、夹杂、空洞、孔洞等缺陷的无损检测和评价。可用于实验室研究，又可用于生产过程的质量检验及零部件探伤。

产品介绍：

水浸超声C扫描系统的检测原理是：将超声探头和试件全部或部分浸于水中，以水作为耦合剂，超声波通过水进入试件进行检测的技术。安赛斯水浸超声C扫描系统，是新一代数字化、模块化、PCIE总线结构的超声探伤及A/B/C扫描成像系统。具有高速、高精度、高清晰图像分辨率及大频宽等特性。 主要用于高分子材料、飞机用纤维复合材料、构件等的内部分层、脱粘、夹杂、空洞、孔洞等缺陷的无损检测和评价。可用于实验室研究，又可用于生产过程的质量检验及零部件探伤。

产品特点：

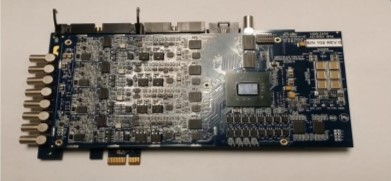

● 核心板卡采用PCIE总线结构的超声信号激发与AD模数转换卡一体卡，具有高精度、高性能，可达32MHz带宽，14位精度，250M采样率。

● 具有位置编码器的多轴（4-8轴）运动控制及功率放大器。

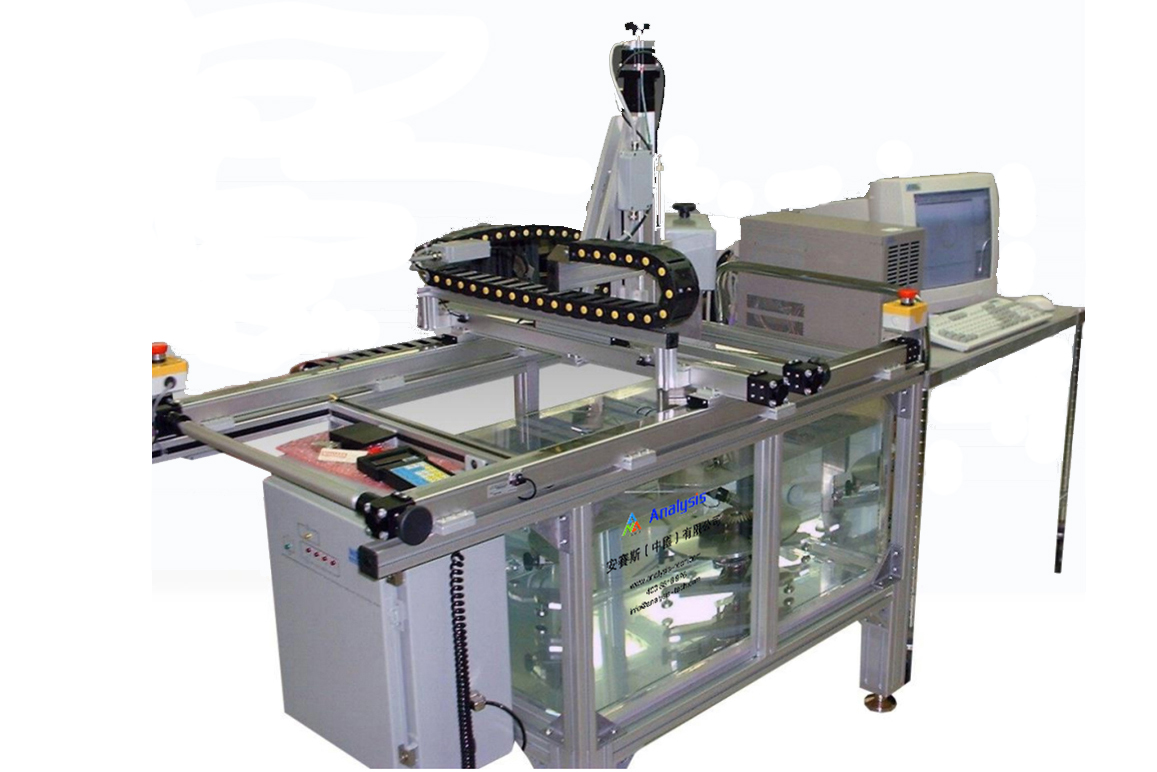

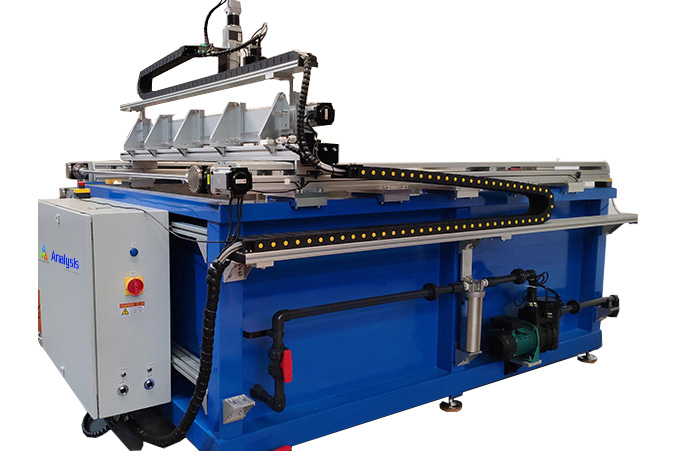

● 由高性能数控电机驱动的多轴、多自由度、高速（可达500mm/s）、高精度（可达0.05mm位置精度）水槽或桁架式扫查系统。

● 便携式或工业计算机系统及功能齐全的集多维轮廓与曲面跟踪扫查、探伤、分析、成像及评估于一体的窗式软件。

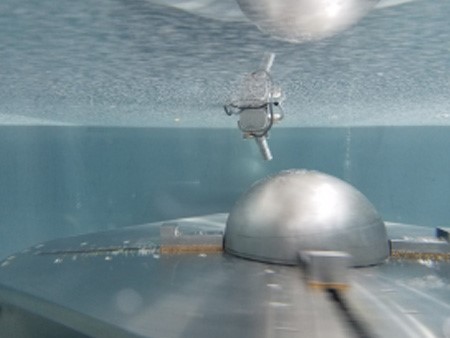

球体曲面跟踪水浸超声检测

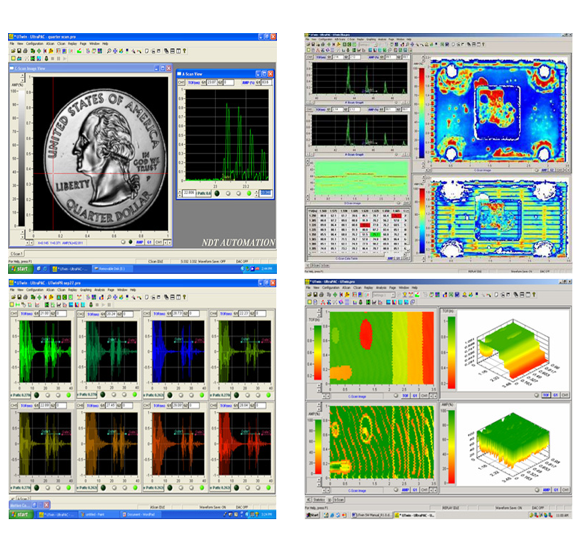

UTwin多窗口一体化扫查软件

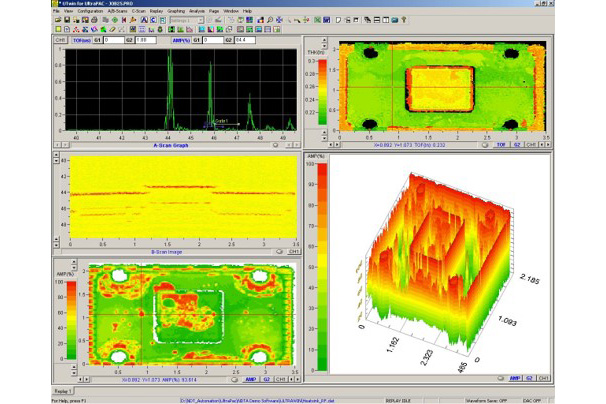

B扫描、C扫描和3D扫描界面

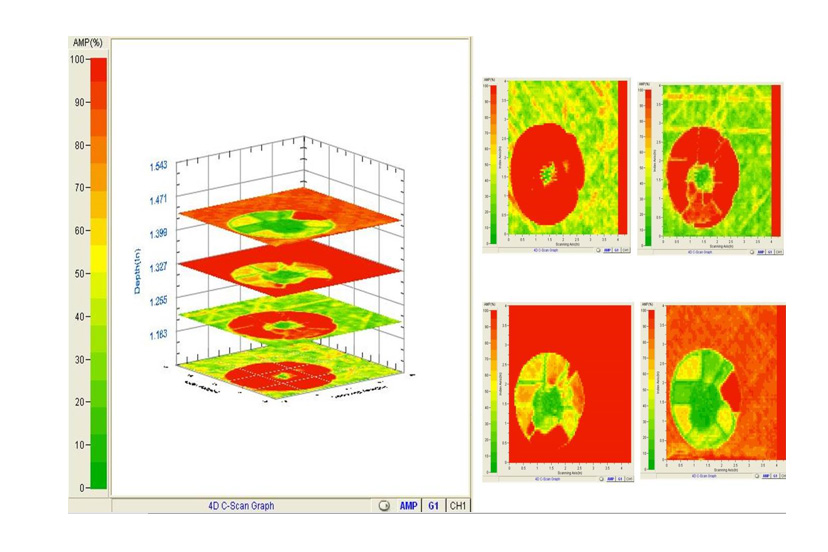

超声CT切片分析界面

聚类分析功能示例

更多工业超声C扫描设备资料或技术问题，请咨询ANALYSIS（安赛斯）工作人员，400 8816 976。安赛斯公司设有超声检测实验室，可预约测样和现场考察。
