产品简介：

名称：工业大型水浸超声C扫描检测系统

品牌/产地：美国

型号：T156，T240，T264，T480

应用：本系统是一套专门针对大型工件的全自动多轴超声C扫描检测系统，该系统可实现对大型工件（金属材料铸件、增材零件、大尺寸碳纤维工件、大型板材等）内部夹杂、裂纹、气孔陷的自动检测。

详细介绍：

大型水浸超声C扫描系统是一套核心部件美国原装进口，遵照美国公司设计详图国内组装的自动C扫测系统。系统可实金属材料内部夹杂、裂纹、气孔等缺陷的自动扫描。系统在扫描过程中，可实时显示扫查过程中的图像，并获取超声和扫描数据。其中，系统包含多达12轴自由度运动扫描系统和控制系统，包含直线运动单元、管棒材的转管器机构等。该扫测系统不仅可以在扫描过程中自动存储数据，并且可以实时显示被检材料的超声A、B、C图像。

主要承力结构为高强度、高刚度、抗腐蚀的不锈钢或是合金材料结构，不但具有非常强的整体刚性，又使运动组件由于重量轻而大大减低运动惯性，进而大大降低运动惯性，减少振动和运动部件的磨损。

系统的核心板卡采用进口美国的智能型操作控制主机系统，该主机纯美国进口，性能和各方面均保持与美国一致先进技术水平。

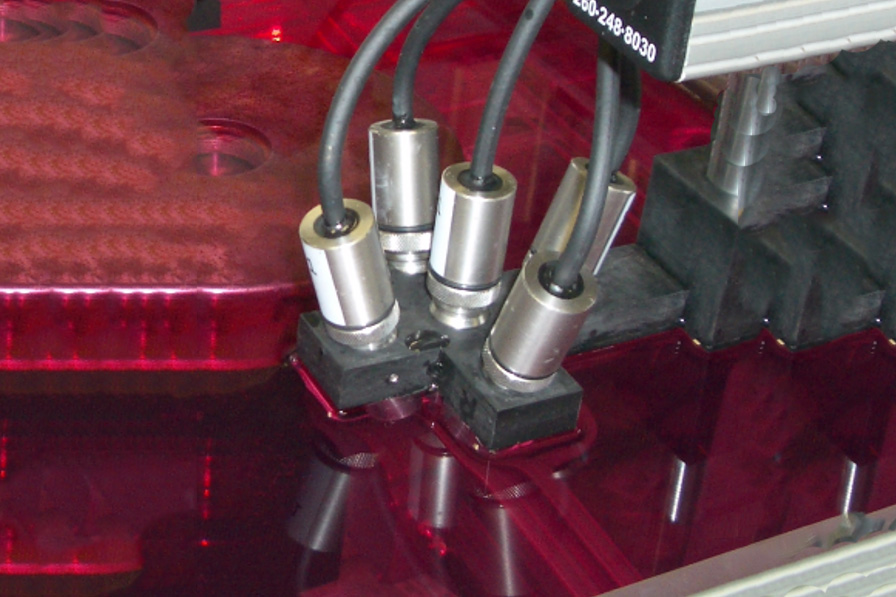

四通道ADIPR-EXPRESS超声模块

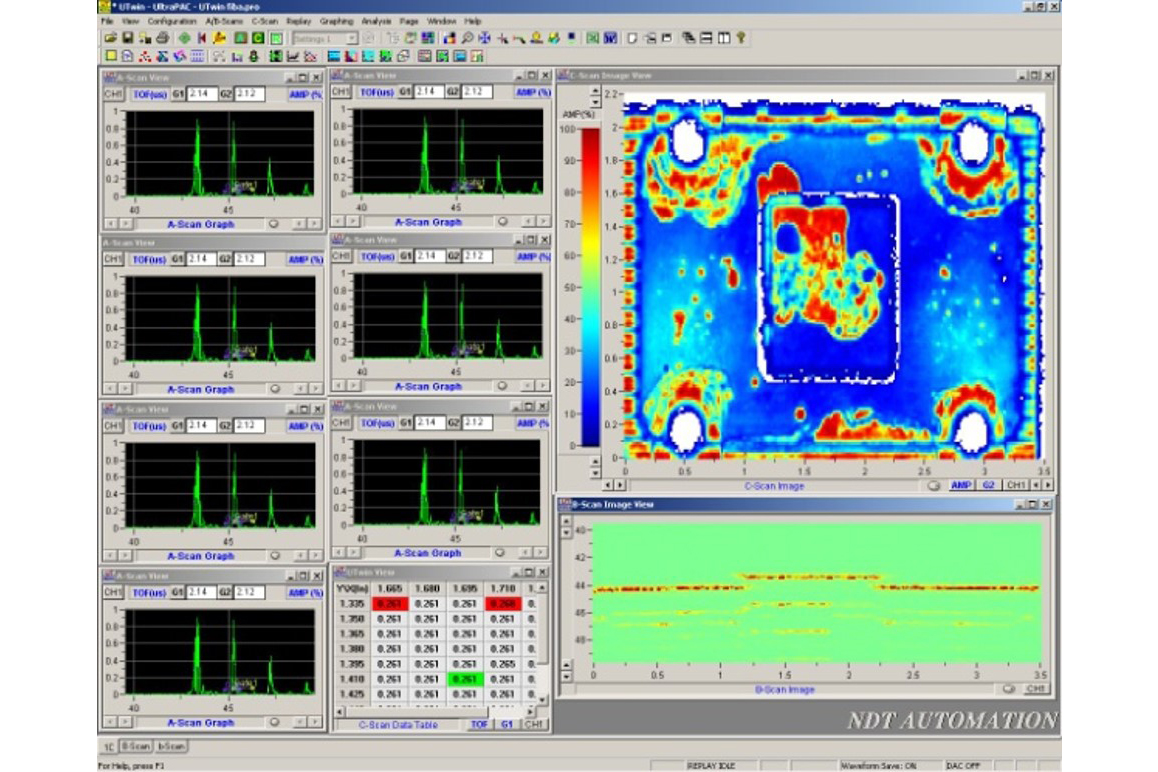

UTwin软件是一款强大的A/B/C型扫查软件，该软件可以再一个窗口上同时显示各种窗口及各个门槛的扫描结果图。不仅可以记录下整个扫查过程的全波形文件，并且可以方便回放。在回访过程中，可以实时查看波形的包络线及波形的各种纤细参数，例如：波幅，波形到达时间，波形的频谱等参数，方便进行小波分析。

全波形RF记录，先进的A-、B-、C-扫描及波形关联功能

超声CT（断层扫描）功能及处理结果

自动报告功能

工业用大型水浸超声C扫描系统案例：

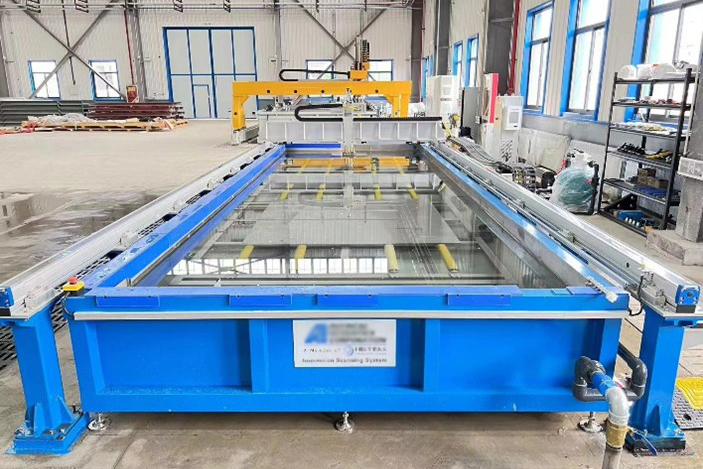

8通道大型板材，有效行程10mX4mX0.9m

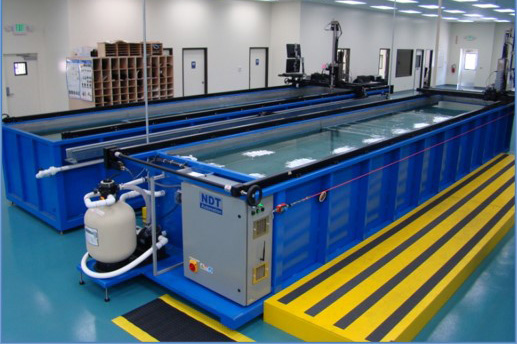

4.5m大型多轴水浸C-扫描系统

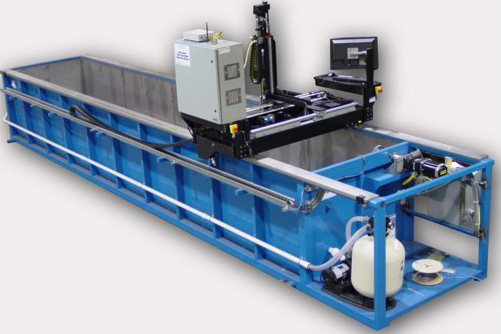

大型轴类，有效行程6mX0.9mX0.9m

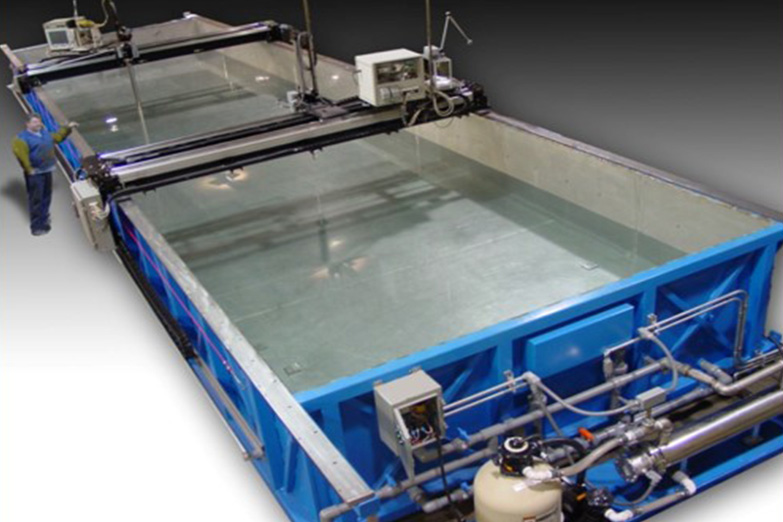

大型工业系统设计，有效行程6.7mX1.3mX0.9m
