STD瞬断仪附件

产品简介：

名称：STD瞬断仪附件

型号：STD Event Detectors

品牌：Analysis Tech

产地：美国

应用： STD 系列瞬断仪附件，包括STD Multi-Vref 调整装置、STD 温度模块、STD 线束适配器等。

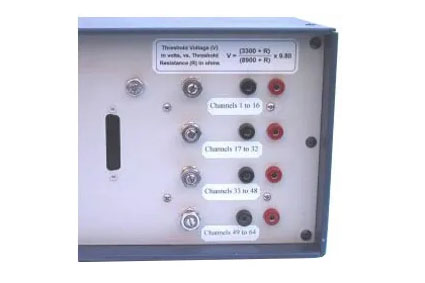

STD Multi-Vref 调整：

允许对 STD 瞬断仪进行多阈值电阻调整。

STD 瞬断仪通常为所有通道提供单个阈值电阻 （Vref） 调整。Multiple Threshold Resistance Adjustment 选项可用于 STD 瞬断仪，允许对一个 STD 瞬断仪内的每 64 个通道进行单独的阈值电阻调整。

订购信息

仅适用于 STD 瞬断仪。可以作为现有 STD 瞬断仪的出厂安装升级订购，也可以与购买新的 STD 一起订购。

STD 温度模块：

温度或机械循环计数

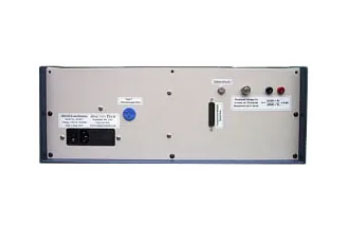

用于 STD 瞬断仪的 STD 温度模块是一个带有 RS-232C 接口的 T 型热电偶端口，安装在 STD 瞬断仪机箱内（如上图所示）。温度模块将温度数据添加到 WinDatalog 软件生成的事件/故障数据记录中。当检测到事件时，监测的腔室或烘箱温度将包含在测试数据中。事件和温度数据的组合有助于实现温度和峰值失效应力的相关性。此外，还会记录实际经过的热循环计数，以便进行准确的故障分析统计。温度模块的精度为 ± 1°C

STD 温度模块还具有一种输入模式，允许 WinDatalog 在循环可靠性测试期间计算“机械循环”。此类应用包括跌落测试仪或机械电路板弯曲器上的触点闭合、用于可分离连接器测试的插拔驱动或来自附件设备的其他数字信号。此功能有助于进行事件数据分析，并准确确定机械故障周期。

该模块配有一个 T 型热电偶插孔和一根 USB 或 RS-232C 串行通信电缆，用于连接到运行 WinDatalog 软件的主机 PC。

规格

温度精度	+/- 1.5°C
温度范围	-200°C 至 +400°C
输入烧毁保护	最大 250 VAC
WinDatalog 数据解析	0.1°C
热电偶类型	T 型，铜/康铜
机械计数速度	最小 20 毫秒
机械输入电压范围	最大 0 -30 VDC
输入连接	包括 Mini-thermcouple 插头
尺寸	仅内置于 STD 瞬断仪中
重量	STD 瞬断仪增加 1 磅

订购信息

零件编号：STD 温度模块;也可以作为用户安装的现有 STD 瞬断仪的升级订购。温度模块目前是所有 STD 事件探测器的标准设备。

STD 线束适配器：

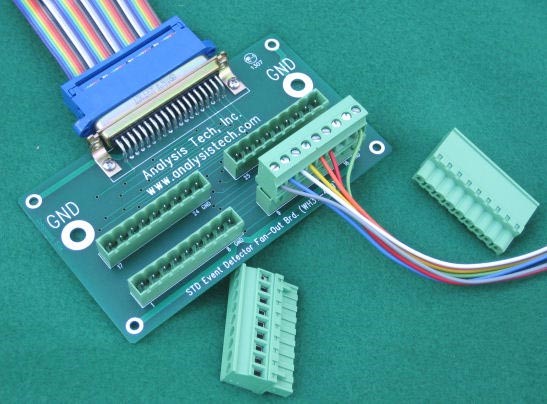

该连接器适配器提供螺丝端子和可分离连接器组合，用于将测试样品连接到 STD 瞬断仪。每组 32 个通道方便地分成 4 个可分离的连接器，每个连接器带有 8 个通道。来自测试样品的 8 根独立通道线通过螺钉夹紧连接固定在可分离的连接器主体上。从本质上讲，32 通道带状电缆分为 4 组，每组 8 个通道，每组都有自己独立的连接器。此适配器上的 37D 超小型连接器与 STD 瞬断仪前面板上使用的连接器相同。

特征

坚固的线束，提供可靠的测试服务

连接器和螺丝端子，便于连接到测试板

方便的测试连接的通道编号序列

可以使用可分离连接器轻松更换测试接线

每个带有 8 个通道的连接器还包括一根可用于接地回路的接地线，尽管作为正常瞬断仪设置程序的一部分，仍然需要额外的接地。此连接适配器不应位于温度循环室内或连接到振动/跌落台。请联系 Analysis Tech 工程人员了解更多详情。

订购信息：

每块板包括 4 个螺丝端子配接连接器和 1 个压接带状电缆连接器，用于连接现有的瞬断仪带状电缆。订购零件编号： WH-37-4x9-STD

瞬断仪链接电缆：

将多个瞬断仪连接到一台 PC 计算机

连接电缆是一种附件电缆组件，允许通过单根 RS-232C 串行电缆或 USB 电缆将多个瞬断仪链接在一起，以便一台运行 WinDatalog 软件的 PC 可以执行所有链接单元的数据收集。使用链接电缆连接时，所有链接的瞬断仪将作为一个单元协同工作，尽管链接的单元可能具有不同的大小。使用连接电缆可以连接最少两个或最多四个瞬断仪，从而在一台 PC 上实现多达 1024 个通道的事件检测功能。从链接的瞬断仪收集数据时，WinDatalog 软件包的所有熟悉功能都可用，包括实时查看所有通道状态的能力。

Linking Cable 通常不打算与不同系列的瞬断仪一起使用。例如，链接电缆可用于将多个 STD 系列瞬断仪链接在一起，但 STD 系列瞬断仪和 106 系列瞬断仪通常不能链接在一起。如果此限制不能满足您的特定需求，请联系 Analysis Tech 讨论可用的自定义链接选项。

订购信息

提供定制配置。

高温测试输入电缆和定制线束：

Analysis Tech 设计和制造定制线束和测试电缆。请联系我们的工程人员，讨论您的要求。

高温测试输入电缆STD 和 105 系列事件探测器提供的标准测试输入电缆使用 PVC 绝缘，温度限制为 105°C。 对于在较高温度下的测试，特氟龙绝缘测试输入电缆可用于高达 200°C 的测试。 这些高温瞬断仪测试输入电缆提供屏蔽和非屏蔽版本。

订购信息

高温铁氟龙 STD 系列测试输入电缆，10 英尺长，非屏蔽：订购 #37HT100

高温 Teflon 105 系列测试输入电缆，10 英尺长，屏蔽：订购 #37HTDG100

注意：通常，高温电缆为单端电缆（仅一端的连接器）。还提供双端配置。请联系 Analysis Tech 工程人员了解更多详情。

定制线束

预制线束可以提供方便的 Event Detector 连接。我们的工程团队可以设计和制造定制测试输入线束，该线束将提供任何所需的引脚配置以及任何所需的电缆和连接器系统。保证结果通过电气和机械坚固的测试硬件满足您的要求。STD 瞬断仪的非定制线束是 STD 4x9 连接器适配器。

特征

坚固的线束，提供可靠的测试服务和出色的接地网络

精确的电缆定制，便于连接到测试板

方便的测试连接的通道编号序列

定制“加扰”电缆

定制电缆长度
