匀胶机（又称甩胶机）是微纳加工领域的核心设备，贯穿实验室研发到工厂量产全流程，被誉为“薄膜魔法师”。它看似普通，却直接决定着芯片、MEMS、生物芯片等器件的品质与成败。

一、核心作用：打造纳米级均匀薄膜

一句话讲清核心功能：通过离心力，将液态功能材料（如光刻胶、聚合物）均匀涂覆在硅片、玻璃等基片表面，形成纳米级至微米级的超薄薄膜。

操作逻辑简单清晰，全程分4步：

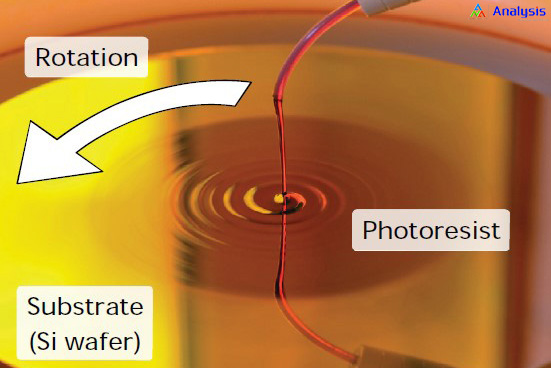

1. 滴胶：用精密滴管，在基片正中心滴定量胶液（少则涂不均，多则浪费）。

2. 低速预匀：500-1000转/分钟低速旋转，让胶液铺满基片，避免高速飞溅。

3. 高速匀胶：瞬间提速至3000-8000转/分钟，离心力甩开胶液，同时溶剂挥发，形成均匀薄膜（转速越高，薄膜越薄）。

4. 清理回收：多余胶液被甩至腔体，后续回收既省成本又防污染。

二、核心结构：4大部件撑起高精度

匀胶机的高精度，全靠4个核心部件支撑：

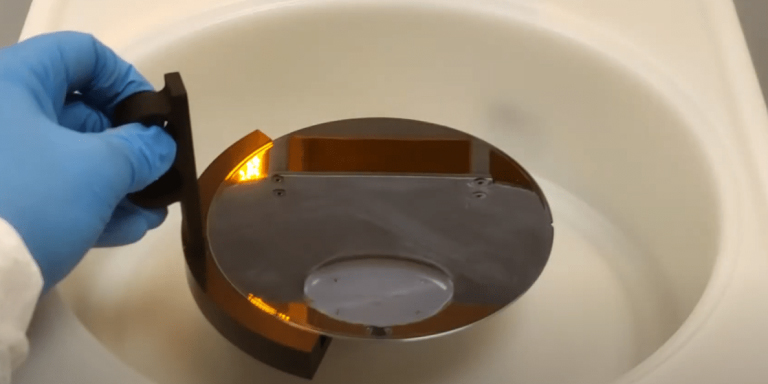

旋转卡盘：真空吸附固定基片，保证高速旋转时不晃动、不偏移

精密调速系统：精准控制转速、加速度和旋转时间，适配不同涂覆需求

密封腔体：防止胶液与溶剂泄漏、飞溅，搭配排风保障安全

滴胶温控模块：精准控滴胶量，同时调节基片温度，提升胶层均匀性

三、核心价值：微纳加工的“基础基石”

匀胶机之所以不可替代，核心在于4大价值：

1. 光刻工艺第一道门槛：光刻是芯片制造的核心，匀胶是光刻第一步。胶层均匀性直接决定电路精度，偏差需控制在±2%以内，否则芯片直接报废。

2. 薄膜制备“万能工具”：除光刻胶，还能涂覆增透膜、敏感薄膜、生物涂层等，覆盖半导体、MEMS、光学、医疗、显示等几乎所有微纳加工领域。

3. 精度与效率双优：厚度可连续调节（10纳米至10微米），大尺寸基片均匀性好；相比蒸镀、溅射等工艺，成本更低、速度更快，适配研发与量产。

4. 工艺核心枢纽：连接前处理（基片清洗脱水）与后工艺（曝光、显影、刻蚀），少了它，整个微纳加工流程会直接断裂。

四、选型必看：5大核心指标

选好用好匀胶机，重点关注5个核心指标：

1. 转速范围：50-8000转/分钟，精度需达±1转/分钟（越高越稳）。

2. 加速度：20-5000转/分钟/秒（太快易飞溅，太慢易不均）。

3. 均匀性：核心指标，需控制在±1%-±3%之间。

4. 膜厚重复性：批与批偏差越小，量产稳定性越好。

5. 自动化程度：实验室选手动，工厂量产选全自动（集成机械手、热板等功能）。

以高校和科研院所用得比较多的型号为例，安赛斯HC160SE可编程匀胶机采用耐腐蚀HDPE内腔，4.3英寸彩色触屏和高级PLC控制，最高转速12000rpm，转速精度1rpm，转速稳定性<1rpm，单步旋涂时间3000s，可以精确到0.1s。

这款匀胶机的参数可调范围非常大，为使用者提供了广泛的工艺可调空间。另外，这款设备还有快速旋涂和多步编程旋涂功能，可编程100组，每组10步，方便使用;还带1路自动点胶接口，可升级自动点胶，当需要小批量生产时，可以将点胶的操作交给机器来完成，既精确，又简化了操作工艺。

在安全设置方面，带盖子安全互锁和真空安全检测双重安全装置;紧凑设计，带防堵胶装置，带排废接口，方便清洁;可以设置密码管理，可调节水平的地脚。内腔尺寸0220mm，适合05-160mm(6英寸)晶元旋涂，结构紧凑，也适合放在手套箱内使用。

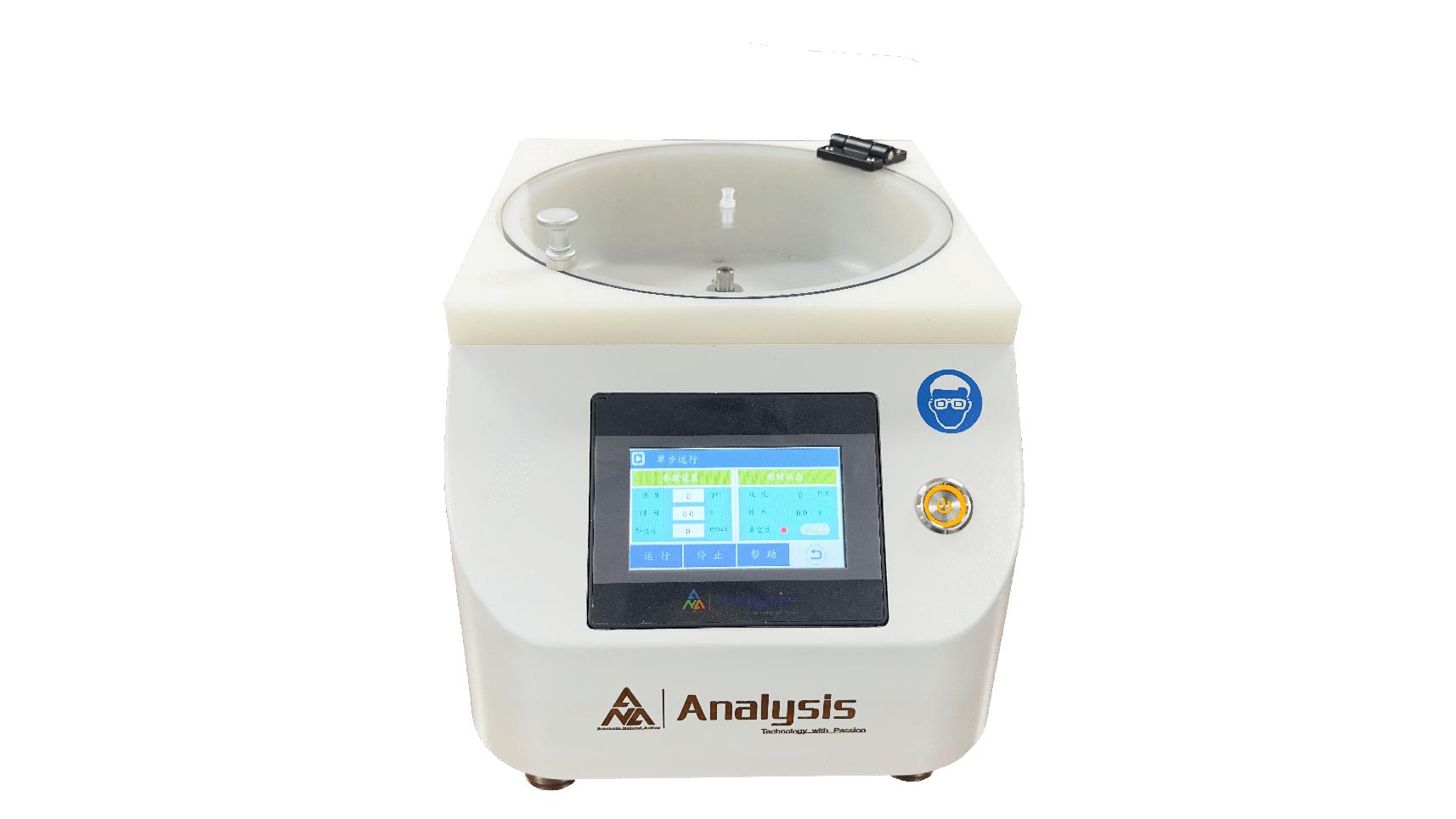

HC160SE可编程匀胶机

总结

匀胶机以离心力为核心，实现了薄膜的均匀、可控、高效制备。它看似平凡，却撑起了整个微纳加工产业的“半边天”——没有匀胶机，就没有高精度芯片、手机镜头、生物芯片等各类现代微纳器件。
