水浸超声C扫描系统超声波模块采用美国公司设计和制造的最新一代PCIE总线结构的单通道超声主机模块，以PCIE插口该主机将安装在主机内部，以最短的距离连接探头，将模拟信号转换为数据信号，杜绝外部带来的干扰。

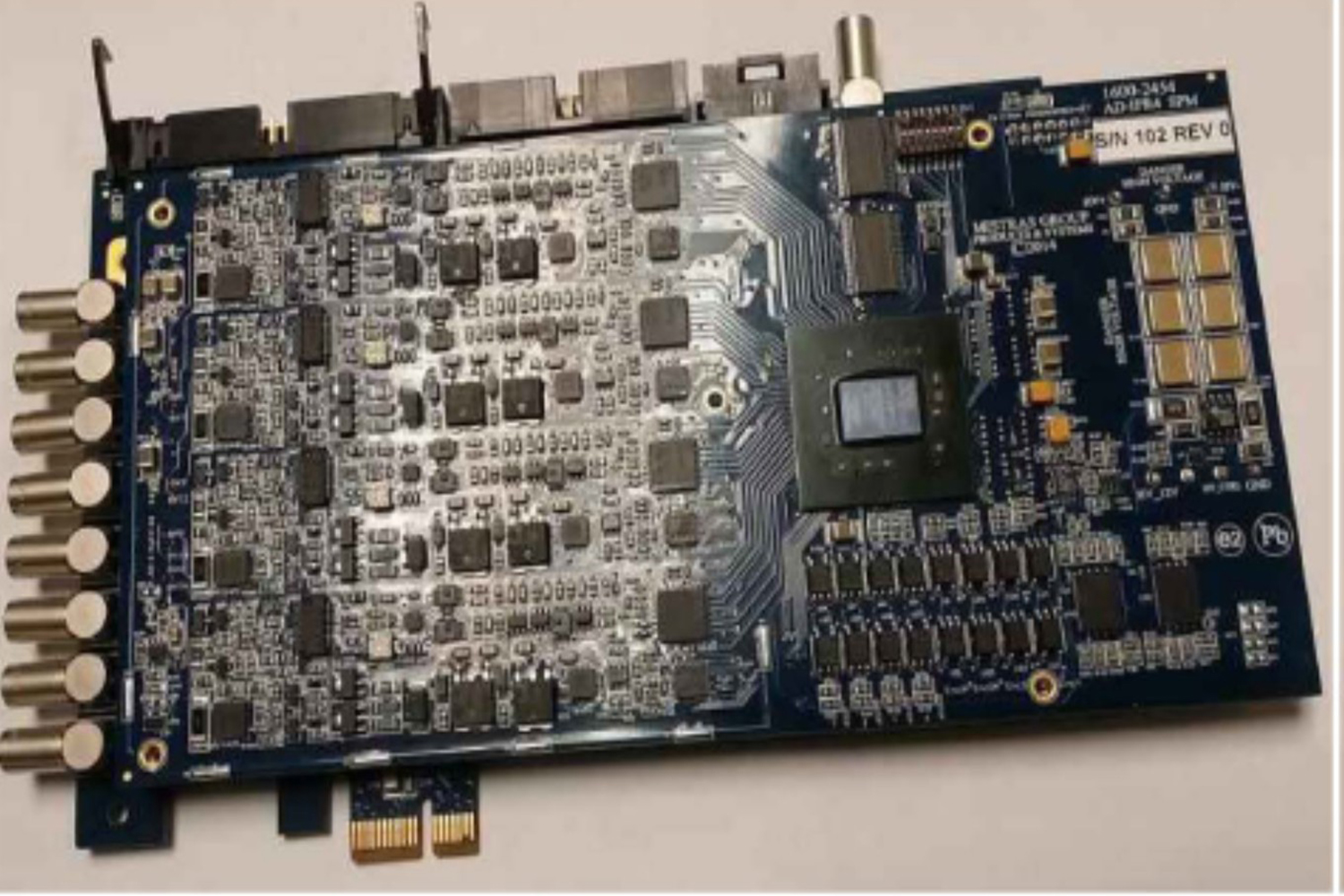

系统的核心板卡采用进口美国公司生产的ADIPR板卡，为PCIE总线结构的超声信号激发结构AD模数转换于一体卡。原装进口，性能和各方面均达到国际先进水平。超声模块参数如下：

激发

l  通道数: 1/4可选

l  脉冲类型:方脉冲、尖脉冲、猝发波、可编码脉冲

l  触发方式:外部输入、软件控制、内部触发

l  重复率: 0.1- 14 KHz

l  接口:4

l  激发电压: 50 -400 V

l  检波脉冲阻尼: 20k , 10k , 100 ， 90 欧姆

l  激发重复频率: 0.1-10 MHz

l  外部时间同步:同步触发和非同步触发

接收

l   通道数: 1/4 可选

l   整波方式:射频波，正波整形，负波整形、包络

l   输入范围: :±l.0伏

l   输入阻抗:50 欧姆

l   动态范围: > 95 dB

l   增益范围: 110 dB

l   增益精度: 0.1 dB

l   门:4个独立门

l   带宽:0.1MHz-32MHz

l   模拟低通i虑波: 15 kHz 或32 kHz

数字信号处理

l   AD采样率: 250 MSPS

l   A/D 转换率: 14 bit

l   波形记录:1兆宇节， 256K字节(128K采样)

l   UT扫描模式:脉冲反射式和穿透式

l   特征提取:最大峰值幅度、第一峰值幅度、最大包络幅度、最大峰值渡越时间、最大过门槛渡越时间、第一个峰值渡越时间

l   渡越时间分辨率: 4nsec.

l   后置触发/延迟触发: 0-524 ， 280个采样

l   数字滤波:26个带通滤波器可以选择

运动控制

l   运动轴数:4独立或同步轴

l   运动控制种类:脉冲/方向

l   输入编码器数量:4

l   脉冲率:0-1MHz

l   编码器类型:正交或脉冲/方向

l   运动存储:128k字节总数，32K字节/轴或16KX 18每轴

其他

l   总线类型:PCI- Express

l   电磁辐射标准:EN55011，EN55022

l   电气安全认证:EN60950(1 EC-950)

l   电磁防护标准:EN50082-1，IEC-1000-4-2,IEC-1000-4-3,IEC-1000-4-4

关于安赛斯水浸超声C扫描系统的详细功能，请联系安赛斯工作人员，400 8816 976
