该系统集传统超声A-扫描探伤及现代C-扫描图像处理于一体，即A-、B-、C-扫描同步处理；具有超声信号采集与信号处理，图像处理一体化。C扫描软件系统所具有的主要功能如下：

1、UTWin软件主要功能如下：

i实时A-、B-、C-、扫描及图像显示、存储。在扫描时，可选择期望的显示窗口。

iC扫描图中视图比例可以选定。缩放（全图、缺陷区域）。可用各种缩放水平，带比例尺，也可1：1显示。

i幅度、TOF（渡越时间）C-扫描结果。

i3D 显示C-扫描图像；

i可直读所选图像区域的分贝值、厚度值及幅度值；

i在C扫描图上可直接测绘缺陷面积，缺陷间距离、评估缺陷和标注异常区；

i动态随动门槛，C-扫描修正；

iC-扫描图像的Gaussian（高斯）滤波图像处理；

iC-扫描图像的光顺化处理

i软件通过预先设定的所选区域的等级来验收或拒收零件；

i可设置4 个门，生成每个门对应的图像以及门之间的差值、比值图像；

iC-扫描图像双光标显示

i硬件DAC功能（Distance Amplitude Correction）

iTCG （Time-Corrected Gain）

iAGC（Adaptive Gain Control.）

iA—扫描波形上实时显示

——任意点波高

——任意位置厚度及TOF信息

——任意两点的厚度差值及TOF差值

i全自动曲面跟踪功能

i脉冲反射/穿头透A、B、C扫描；Ture B-Scan;

i软件可选测IPR及AD卡测试参数；

i峰值检测或第一门限值检测；

i可控制电机对缺陷位置的重复；

i回波A显示方式：全波、正负半波、RF显示方式及FFT频谱分析；

i探头几何修正；

i幅度及渡越时间（TOF）C-扫描同步；

i初始脉冲或第一次回波同步；

i缺陷定量分析及分类排列；

i结合分析（结合面积%）；

i闸门报警；

i辅助门；

i每通道四个门；

i探头自动寻找缺陷位置

i图像能显示实际工件的图像，并可打印成报告；

iX-Y坐标、极坐标扫描/画图；

i图像格式转换及打印；

iC-扫描调色板选择；

i注解功能；

i可支持多通道数据分析；

i直方图的功能；

i通过修改幅值参数得到新的C扫描图，同时显示在一个视窗上；

i可以衰减（dB和%）和深度形式显示脉冲回波图像；

i可进行探头评估功能，包括脉冲形状和振幅，频率谱，声束轮廓等

iA-扫描光标显示幅度（AMP）和渡越时间（TOF）：在A-扫描波形上按鼠标左键可看光标点的幅度及TOF数据；在A-扫描波形上两点按右键可看两点间AMP/TOF差。

iB-扫描和B’-扫描提供C-扫描图像上任何位置正交两个断面的深度信息。相应位置的A-扫描波形也可显示在同一屏幕上。

i传感器特征评价 (TCP) 可对超声传感器进行超声声场、声强、声束柱面进行分析评价。

原始C-扫描图像

光顺化处理后的图像

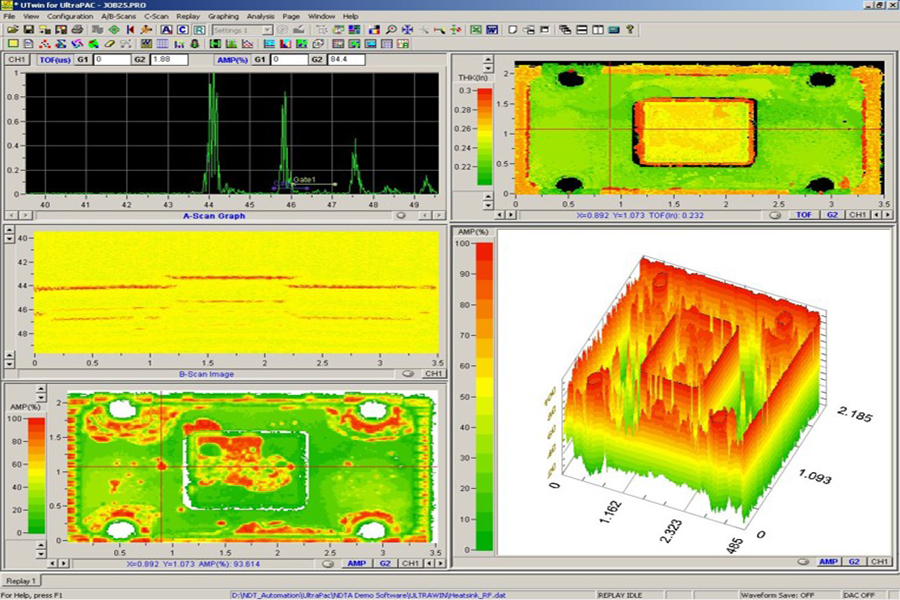

A-、B-、C-扫描一体化图像结果页面

曲面跟踪扫描

曲面跟踪扫描

全波RF记录分析及C-扫描结果重建功能

改变探伤参数后重建C-扫描结果图像

自动统计计算分析功能

超声CT（断层扫描）功能及处理结果

光标显示功能

自动最大值最小值功能

关于安赛斯水浸超声C扫描分析软件的详细功能，请联系安赛斯工作人员，400 8816 976
