产品简介：

名称：热膨胀系数测试仪

型号：CTE-360

品牌：AnalysisTech

产地：美国

应用：对各种材料进行热膨胀系数 （CTE） 测量的仪器。非常适合开发实验室和生产/质量控制环境。CTE 测试仪对各种材料（包括电子封装应用中最常用的类型）进行热膨胀系数 （CTE） 测量。使用的测试方法是 ASTM D696 和 ASTM E228。

产品介绍：

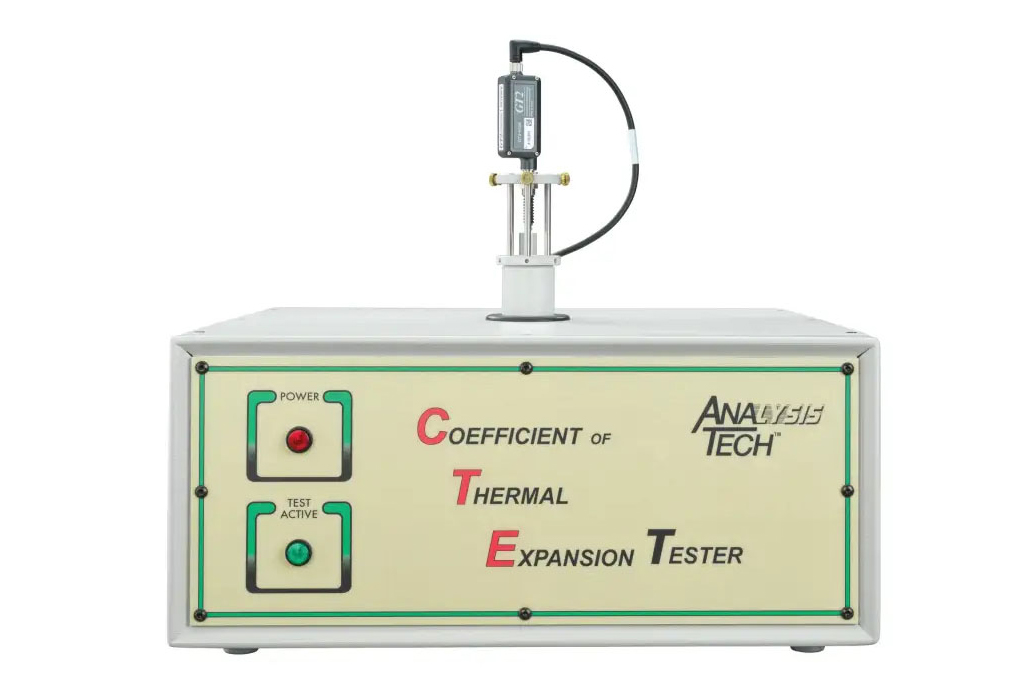

CTE-360 可在 -20°C 至 100°C 或 CTE-360LT 的 -30°C 至 100°C 温度范围内测量各种材料的热膨胀系数。虽然主要用于研究电子封装应用中使用的材料，但它几乎可以用于此温度范围内的任何固体、凝胶、糊状或粘性液体。

用于测量线性和体积热膨胀系数的仪器也称为“膨胀计”。Analysis Tech CTE-360 测试仪使用专门针对电子封装材料实施的 ASTM D696 和 ASTM E228。软件包 WinCTE 包含在测试仪中，为测试控制、数据收集/分析和演示功能提供了一个简单的用户界面。CTE 精度公差通常在 ±2% 到 ±8% 之间，尽管所有数据都自动附加了单独计算的公差。CTE-360 测试仪是一种经济、独立、固态、独立的装置，不需要外部冷却器或制冷设备。

固体材料测试样品通过直接插入圆柱形测试室进行测试。它们可以是圆柱形或多边形，最大横截面尺寸为 0.5 英寸（12.5 毫米），以适合测试室。标称推荐样品长度为 2 英寸（50 毫米），但此长度并不重要，可以使用较短的样品。

其他材料类型可能需要特定的样品架：使用薄样品架测试固体片状材料，该样品架测量 XY（平面内）方向的热膨胀。粘性液体材料（包括相变材料）在液体样品架中进行测试，该样品架包括一次性/可重复使用的密封管。

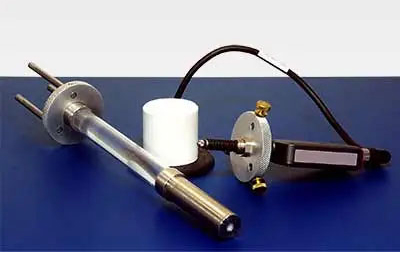

CTE-360 测试瓶组件和传感器

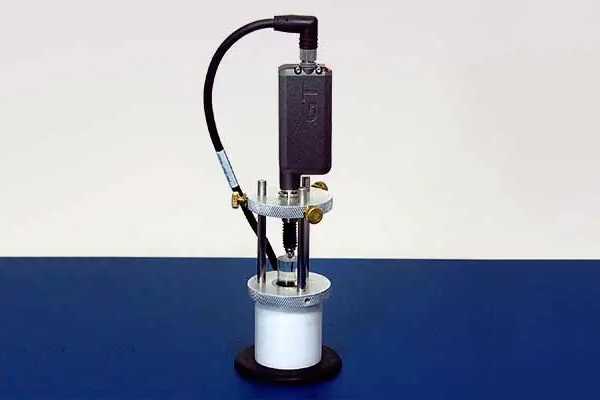

CTE-360 测试瓶顶部显示精密位移传感器

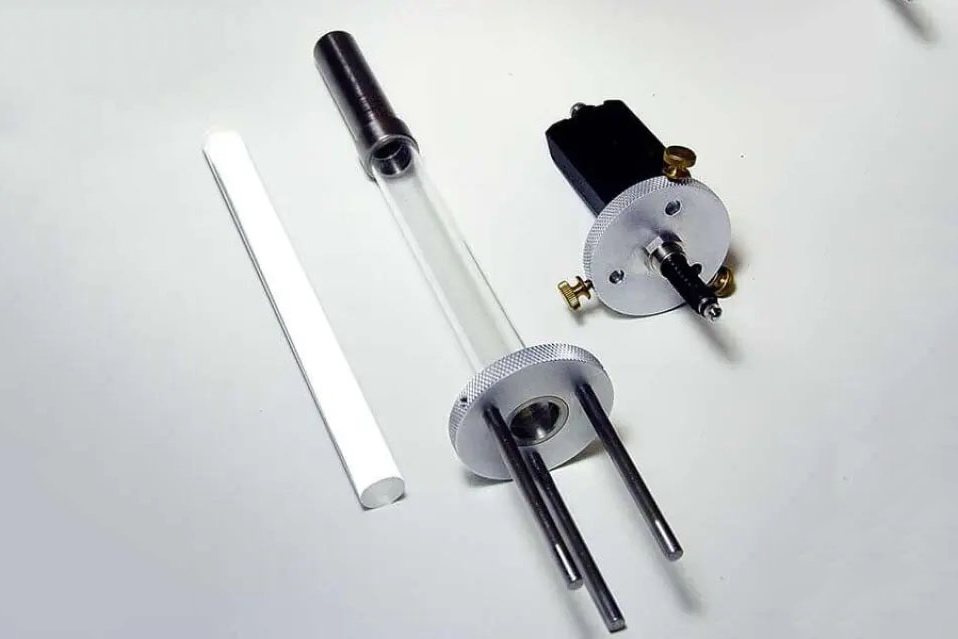

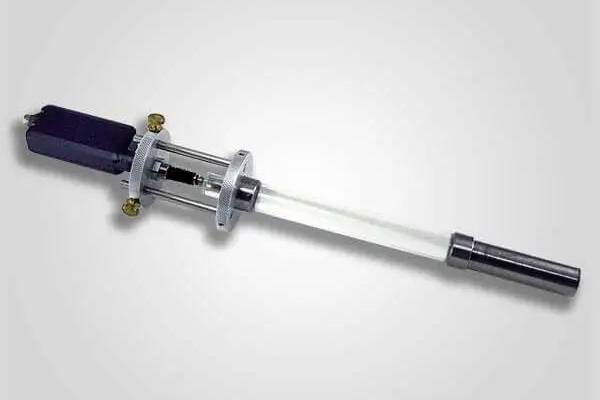

CTE-360 测试瓶组件，显示样品架和石英棒

CTE-360 用于薄样品的样品瓶适配器

Analysis Tech CTE-360 测试仪不需要任何外部冷却剂或温度强制设备。随附的控制软件 WinCTE 可在任何带有 USB 接口和 Windows 7 或更高版本作系统的 PC 或笔记本电脑上运行。

数据记录在文本文件、Excel 格式文件和各种图形数据图中。

CTE-360 示例测试数据：

[CTE 测试摘要 #1]
样品 ID = 黄色硅胶
样品长度= 2.015 英寸
原始数据文件= 177-15-23-x1_CTE.dat
CTE： 1=25°C 至 95°C： 184.9 x 10-6/ °C +/- 3.2%
CTE： 2=25°C 至 60°C： 184.0 x 10-6/ °C +/- 3.5%
CTE： 3=60°C 至 95°C： 185.8 x 10-6/ °C +/- 3.5%
日期/时间= 03-21-2016/19：41：17 S/N：1160220 WinCTE V1.0.0

CTE-360 样品置换与温度的关系图

CTE-360 样品置换与时间的关系

CTE-360 规格：

样本量范围	最大宽度：0.5 英寸（12.5 毫米） 长度：0.5 至 2.5 英寸（13-65 毫米）
最小样本 CTE	10^-5 /K （+/-10% 精度）
样品压力范围	4 盎司（110 克），带选件，最多可装 10 盎司（280 克）
样品温度范围	-25°C 至 +100°C
典型 CTE 测量精度	+/- 3% （100°C 量程）
交流电源	100/115/220/230 VAC 50/60Hz （最大 400 瓦）
尺寸	17 x 17 x 17 英寸（43 x 43 x 43 厘米）
重量	20 磅 （9 kg）

热膨胀系数 （CTE） 测试仪特点：

Analysis Tech CTE-360 可在 -20C 至 +100C 的温度范围内测量材料的热膨胀系数，非常适合用于电子封装的材料。这些测试仪符合测试方法 ASTM D696 和 ASTM E228，可用于片材（面内膨胀）以及液体和凝胶。

所有测试参数和测量程序均使用 WinCTE 图形用户界面软件进行软件控制。在测试过程中，样品温度和所有其他相关参数都会自动控制，以实现作员所需的测试条件，并在测试持续时间和数据准确性之间取得最佳平衡。在测试过程中，测试样本长度以电子方式测量，通常称为“原位”长度测量。数据以文本文件、Excel 数据文件的形式简单明了地呈现，并以图形方式呈现温度数据与膨胀的关系图。

WinCTE 软件包提供完整的帮助文件和屏幕说明，使新用户无需特殊培训即可快速成为经验丰富的用户。WinCTE 软件持续监控测试仪运行的各个方面，并在适当时提供详细的提示和指导。

可选的校准设备和参考样品包有助于使用 WinCTE 软件的功能对 CTE 测试仪进行定期现场仪器校准。参考样品组包括记录的测试样品，以便于 CTE 测试仪作的准确性验证和长期一致性数据。（注意：测试不需要参考样品，因为 ASTM D696 方法是绝对测量，而不是相对于任何已知的参考样品。

CTE 测试仪需要一台运行 Windows 7 或 Windows 10、32/64 位专业版的 PC 计算机。测试控制和数据收集由 WinCTE 软件使用与 CTE 测试仪的 USB 端口连接执行。除非另有说明，否则交流电源通常为 120VAC，60 Hz。

CTE 测试仪功能：

在 WinCTE 软件下全自动作，包括

包括所有热数据的精度估计

自动样品温度控制和温度批量测试由作员选择

用户可选择的测试单元：

英语：瓦特、英寸

公制：瓦特、厘米

连续故障安全错误检测：

位移传感器超出范围

过温

方便的 USB 接口到 PC 电脑

坚固的重型结构

内部校准程序

CTE 测试仪附件和选项：

CTE 交钥匙配件包：

校准设备和参考测试样品包

可选的 Analysis Tech PC 计算机

订购信息：

产品编号： CTE-360

如果 AC 线路电压不是 120 VAC，请指定 AC 线路电压。
