在光学玻璃、半导体晶圆、透明元器件的精密检测领域，材料内部的应力始终是看不见、摸不着的隐形隐患。微小的残余应力，会直接造成产品翘曲、裂片、镀膜失效，甚至影响芯片器件的使用寿命。传统检测手段只能依靠零散数值间接推算，无法看清应力全貌。而光弹仪依托偏振光光学原理，把隐匿在材料内部的应力，化作清晰可见的彩色条纹，用一场偏振光下的视觉魔法，实现应力全域精准可视化分析。

一、行业痛点：看不见的内部应力，藏着诸多检测难题

长久以来，透明材料的内部应力检测一直存在诸多行业痛点。
多数传统检测方案仅能实现单点数值测量，只能获取样品局部点位的应力数据，无法完整呈现全域应力分布，极易遗漏边缘、拐角处的应力集中区域。同时数据无法直观呈现，仅靠枯燥数字，工程师很难快速定位隐患源头、分析应力梯度变化。
       不仅如此，部分接触式检测方案还容易划伤精密晶圆、光学镜片表面，损伤材料与镀膜层。检测流程繁琐、耗时久、解读门槛高，完全跟不上半导体、光学行业高精度、快节奏的研发与量产质检需求。

二、偏振光原理：解锁应力可视化的核心魔法

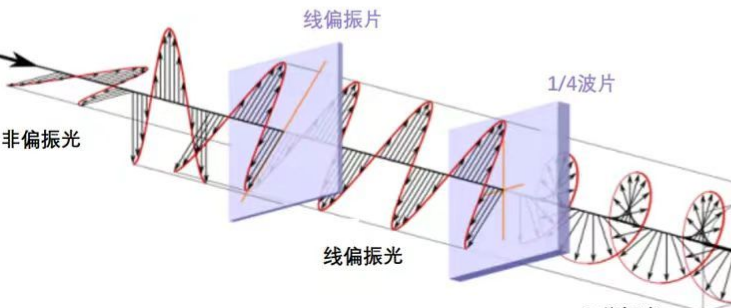

光弹仪的核心魅力，源自经典偏振光光弹性效应。

      透明各向同性材料在受到内外部应力作用时，内部会产生暂时的光学各向异性，就像被应力 “改造” 了内部结构。当偏振光穿透样品时，光线会发生双折射、光程差变化，不同大小、不同方向的应力，会拆分出差异化的光波。

经过设备光路的解析处理，原本隐匿无形的应力，会转化为层次分明、色彩清晰的等差条纹。应力大小、分布走向、集中极值全部通过彩色图谱直观展现，无需复杂数据换算，一眼就能看清材料内部的应力全貌，完成从 “数值测量” 到 “全景可视化” 的跨越。

三、全域可视化：多场景检测的硬核优势

依托偏振光可视化技术，光弹仪在各类精密材料检测中优势尽显。

设备可实现全场无死角一次性检测，无需逐点移动测量，一键成像覆盖样品全域范围。从半导体晶圆的制程残余应力，到光学玻璃的退火应力、透明高分子元器件的结构应力，都能完整捕捉。

安赛斯LPL500-H 光弹系数测试仪

安赛斯光弹系数测试仪(LPL500-H)是应用偏振光干涉原理对应力作用下能产生人工双折射材料做成的力学构件模型进行实验应力测试的仪器，简称光弹仪。应用它可以通过模型在实验室内进行大型建筑构件、水坝坝体、重型机械部件的应力和应力分布的测试，并可以在模型上直接看到被测件的全部应力分布和应力集中情况。测试面积（即光源尺寸）：j70- j180mm；应力双折射量程：基本型: 1/4波长（以红光为例：157.5nm）；增强型：2296nm (通过蓝绿光双波长法测试和解包裹处理)；测试分辨率与精度：应力双折射测试分辨率：0.05nm, 精度：0.5nm；光弹系数测试分辨率：0.1 nm/cm/MPa,， 精度：0.2 nm/cm/MPa。

本产品与立式光弹仪具有相同工作原理，但为了提高测试精度，采取了以下措施：采用了高质量的偏振光学器件，以保证光的偏振特性和质量；采用了单色性更好的光源，如钠光灯和激光；强化了光束的准直性（平行性）传播，以减少光在传播过程与理想偏振状态的偏离；采用了远心成像透镜，以提高成像质量。以增量法进行光弹系数计算；数据处理全自动化，并自动生产测试报告。

从隐形隐患到清晰图谱，偏振光赋予了应力 “可见” 的能力。光弹仪用硬核光学技术，打破传统检测的局限，以全域可视化方案，为光学、半导体行业的材料质检保驾护航。
