在光学玻璃、半导体晶圆、透明元器件、高分子材料的质检与科研实验中，应力检测是把控产品良品率、优化材料工艺的核心环节。长期以来，应变片、单点偏振检测等传统方案占据主流，但其局限十分明显：仅能获取零散点位数据、检测流程繁琐、耗时漫长，完全跟不上现代材料研发与批量质检的节奏。而应力仪凭借全场应力可视化检测的技术优势，完美破解单点检测效率低、信息不全的行业痛点，全方位升级应力分析工作。

一、传统单点检测，藏着三大核心痛点

传统应力检测方案，大多依赖单点式测量设备，在长期实操中暴露诸多难以解决的问题。
1.首先是检测效率极低。单点检测需要逐点贴片、反复校准、移动测点、手动记录，单一样品完整检测往往需要数十分钟，面对批量样品抽检，检测周期大幅拉长，严重拖慢生产与实验进度。

2.其次是数据片面易漏检。单次仅能获取样品单个位置的应力数值，无法完整呈现全域应力分布，极易漏掉边缘、拐角等关键区域的应力集中隐患，仅凭零散数据无法判断材料整体受力状态。

3.最后是操作繁琐门槛高。设备调试、点位定位、数据换算流程复杂，新人上手周期长，且人工移动测点极易产生操作误差，导致检测数据重复性差、参考价值低。

二、全场快速分析：应力仪的核心技术优势

应力仪依托光弹性偏振光学原理，彻底跳出单点测量的局限，实现全域无死角、一次性完整检测。

      设备可通过光路系统，对样品整体进行同步扫描，无需逐点移动测量，一键捕捉样品全部区域的应力分布情况，将内部不可见的应力，转化为直观清晰的彩色条纹图谱。应力大小、集中区域、应力梯度变化全部可视化呈现，一次成像即可覆盖全部检测范围，无需多次重复测量。

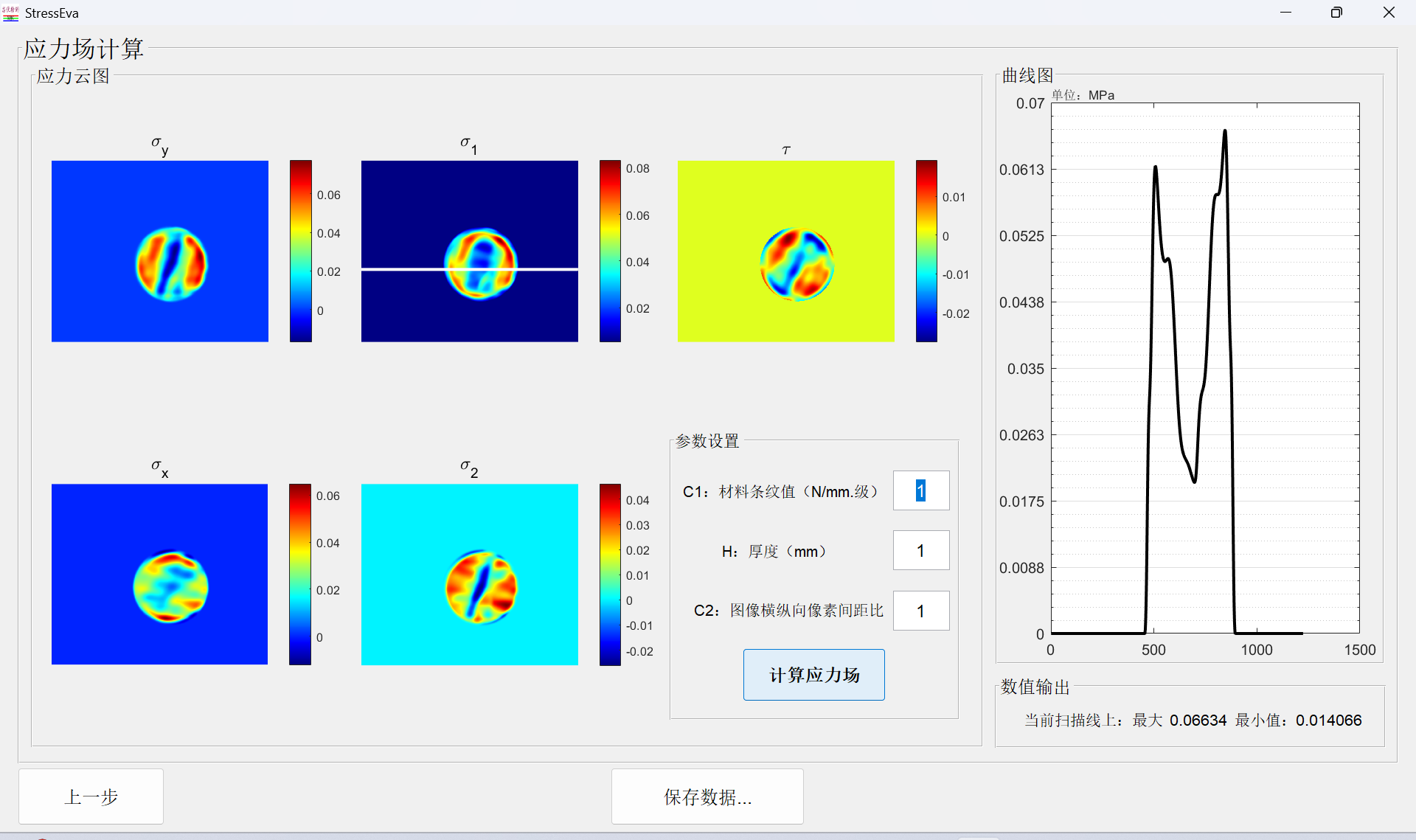

 同时设备配套智能分析软件，可自动识别应力极值、标注危险区域、生成量化数据与分析报告，省去人工读数、数据整理、图表绘制的大量工作，检测流程大幅精简。

三、实测对比：效率与精度双向突破

      结合多场景实测数据来看，应力仪的效率提升效果十分显著。在光学玻璃、晶圆片等样品检测中，传统单点检测完成全区域数据采集需要 30 分钟以上；而应力仪完成样品摆放、光路调试、全域扫描、数据导出，全程仅需数分钟，整体检测效率提升超 80%。除此之外，全场检测模式不仅解决了效率难题，检测完整性也全面升级。完整的应力云图，能够精准捕捉微小区域的应力异常，规避单点检测的漏检风险，可视化图谱搭配精准数值分析，既降低了数据解读难度，也让实验结论、质检判定更加严谨可靠。

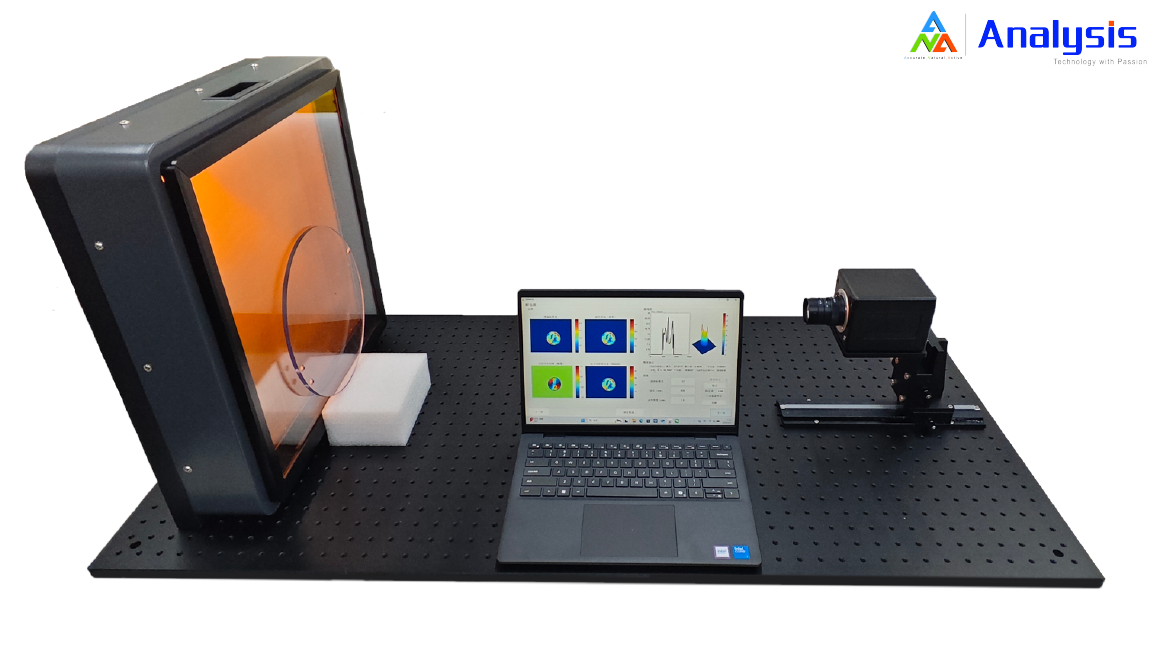

安赛斯OPS500-H应力双折射仪

OSP500-H 应力双折射仪采用像素偏振相机记录图像并实现动态相移。在小量程(相位差小于π/2)的情况下，只需一次拍照，在大量程情况下，通过计算机控制光源颜色的顺序变换，只需三次拍照，即可快速实现试件内部主应力差场和主应力方向场的快速测试。全系统没有可旋转的光学元件，也因此避免了传统光弹法在定量测试时复杂而费时的操作（如六步相移法）；灵敏度比传统光弹仪高一倍；不受环境光的干扰，即使应力双折射很弱，也能在正常光照环境下得到清晰的结果（在这种情况下传统光弹法得到的光弹条纹对比度很弱，需要避光观察和记录）；结构简单，可以拆卸，方便应用在工业现场进行在线、实时测试；可分离三个应力分量（平面状态下）。



主要技术参数：测试面积（即光源尺寸）：70 x 70 mm - 600 x 500mm；应力双折射量程：n  基本型: 1/4波长（以红光为例：157.5nm）；n  增强型：采用RGB解包裹法，最多可处理12级条纹，仍以红光为例，量程7500nm;测试分辨率与精度：n  应力双折射测试分辨率：0.1nm, 精度：1.0 nm；n  光弹系数测试分辨率0.1nm/cm/MPa,， 精度：0.2 nm/cm/MPa。n  主应力方向：精度优于1度；

从实验室材料研发，到工业产线批量质检，应力仪以全场快速分析的核心能力，彻底改写传统单点检测低效、片面的困境。高效全域检测、直观应力呈现、智能数据分析，全方位满足高精度、快节奏的应力检测需求，成为材料领域应力分析的优选设备。
