做光刻胶旋涂的宝子们，是不是都有过这样的崩溃时刻：同一台匀胶机，换了不同粘度的光刻胶，要么膜厚忽厚忽薄，要么表面全是条纹、针孔，甚至直接甩不开胶，白白浪费光刻胶还耽误实验进度。

其实核心问题很简单——光刻胶的粘度，直接决定了旋涂时的转速和时间，不同粘度对应不同参数，找对规律，新手也能一次旋出超均匀薄膜，今天就把保姆级参数攻略整理好，直接抄作业不踩坑！

一、先搞懂：光刻胶粘度和旋涂参数的核心关系

很多新手误以为“转速越高，膜越薄”就够了，却忽略了粘度的影响。其实粘度和旋涂参数是“反向适配”：粘度越高，胶液流动性越差，需要更低的转速、更长的时间，才能让胶液均匀铺展；粘度越低，流动性越好，需要更高的转速、稍短的时间，避免胶液过度扩散导致露底或膜厚过薄。

另外，参数调整还要兼顾膜厚需求，同一粘度下，转速越高、时间越长，膜厚越薄，反之则越厚，灵活微调即可。

二、分粘度调整：3类常见粘度，参数直接套用

结合实验室最常用的光刻胶粘度分类，整理了适配大多数匀胶机的参数，不用自己反复试错，直接对应调整就行～

1. 低粘度光刻胶（适合薄胶膜，粘度＜100cP）

这类光刻胶流动性强，容易铺展，但也容易因转速不足导致胶液堆积、出现波纹，参数重点是“高速短时间”。

推荐参数：低速铺胶500-800rpm，持续5-10s（让胶液均匀铺满基片）；高速甩胶3000-5000rpm，持续20-40s。

小提醒：滴胶量可以稍少（比中粘度少0.1-0.2ml），避免高速旋转时胶液甩出过多，造成浪费。

2. 中粘度光刻胶（最常用，100-500cP）

这类光刻胶流动性适中，均匀度最好控制，是实验室最常用的类型，参数重点是“中速中时间”，新手友好不翻车。

推荐参数：低速铺胶500-800rpm，持续5-10s；高速甩胶1500-3000rpm，持续30-50s。

小提醒：如果想要稍厚的胶膜，可适当降低高速转速（1500-2000rpm），延长时间至40-50s；想要薄胶膜，可提高转速至2500-3000rpm。

(供参考，以实际工艺为主）

3. 高粘度光刻胶（适合厚胶膜，粘度＞500cP）

这类光刻胶流动性差，容易出现“铺不开、有条纹”的问题，参数重点是“低速长时间”，让胶液充分扩散。

推荐参数：低速铺胶500-800rpm，持续10-15s（延长铺胶时间，避免局部漏胶）；高速甩胶500-1500rpm，持续40-60s。

小提醒：滴胶量可稍多，确保胶液能铺满基片；高速转速不能太高，否则胶液甩不开，还会导致膜厚不均。

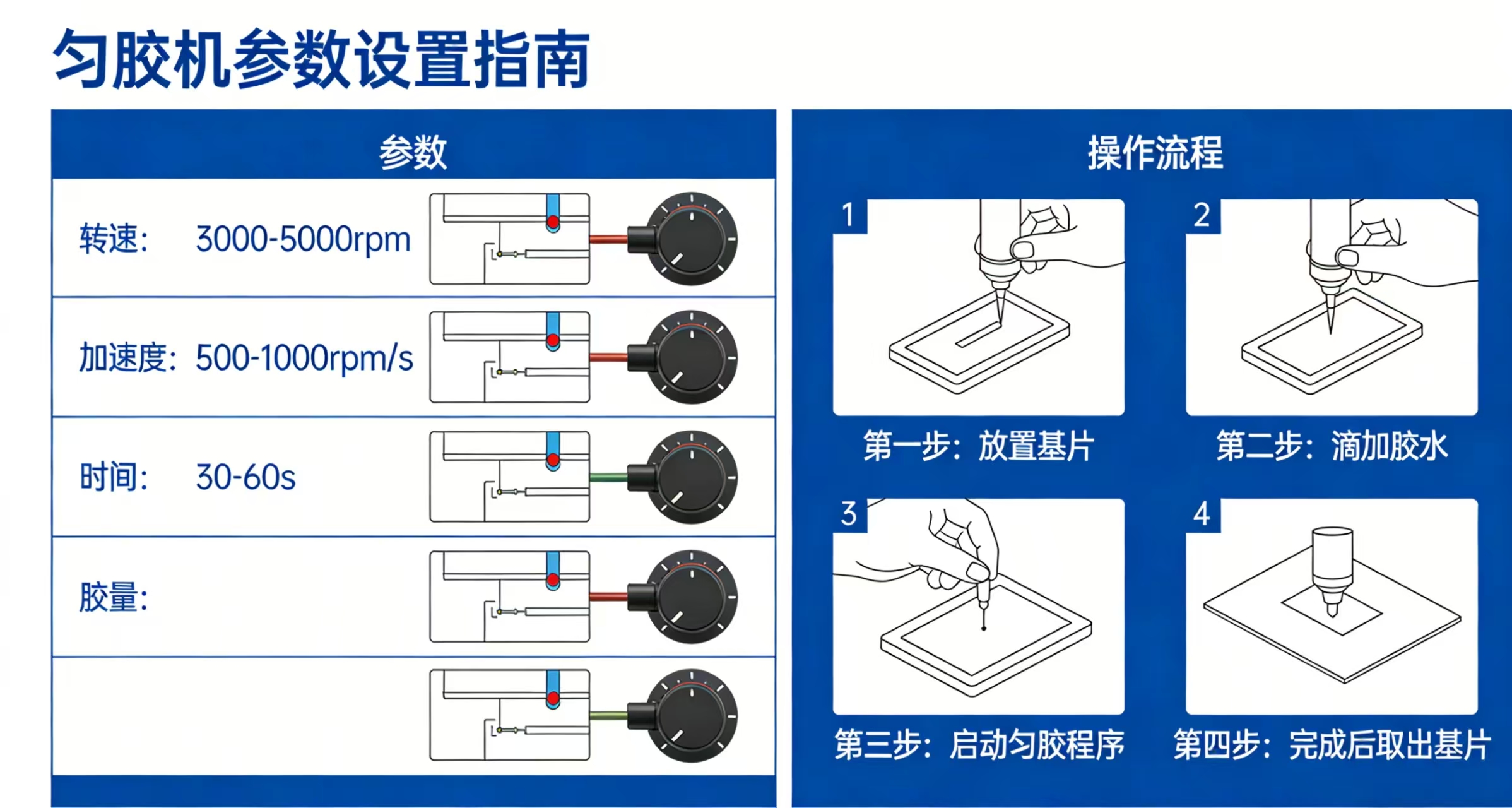

三、通用小技巧：不管什么粘度，都能提升均匀度

1.  滴胶时尽量滴在基片中心，启动低速旋转后再滴胶，避免胶液集中在边缘，导致膜厚不均；

2.  光刻胶提前回温摇匀，避免温度过低、胶液不均，影响旋涂效果；

3.  旋涂后前烘温度和时间，可根据粘度微调（高粘度可适当提高前烘温度5-10℃），去除胶液中多余溶剂，增强膜层附着力。

HC120SE 4英寸分体式可编程匀胶机
