在光学检测、材料研发等领域，应力双折射仪是不可或缺的核心仪器，很多实验室新人、行业从业者虽听过其名，却对其原理、应用和操作一知半解，甚至因操作不规范导致检测数据失真、产品不合格。今天就用通俗的语言，结合实操细节，全方位解析应力双折射仪，帮你快速上手、避开误区。

一、核心原理：用光学现象“看透”材料内部应力

应力双折射仪的核心原理，本质是利用“光的双折射效应”——当线偏振光穿过存在内应力的透明材料时，会被分解为两束振动方向垂直的线偏振光，这两束光传播速度不同，产生光程差，仪器通过检测这种光程差，换算出材料的应力大小和分布。

简单来说，无应力的透明材料（如普通玻璃），光线穿过时不会发生折射分裂；但经过加工、冷却不均或受力的材料（如光学镜片、塑料件），内部会产生“隐形应力”，应力双折射仪就像“透视镜”，能将这种看不见的应力，转化为可观察、可量化的检测数据，直观呈现应力分布情况。

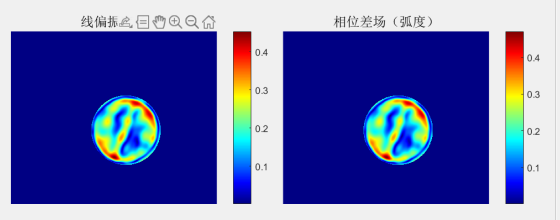

安赛斯ANS 500应力双折射仪（样品测试）

二、核心应用场景：覆盖多行业，把关产品质量

应力双折射仪的应用范围极广，核心聚焦“透明材料应力检测”，常见场景主要有3类，覆盖实验室研发到工业生产全流程：

1. 光学行业（核心应用）

检测光学镜片、棱镜、光纤、光学玻璃等产品的内应力，避免因应力不均导致光线折射偏差、成像模糊，是光学产品出厂前的必检环节，直接决定产品精度。

2. 塑料/高分子材料行业

检测塑料薄膜、注塑件、亚克力制品等的内应力，判断材料加工工艺是否合理（如冷却速度、注塑压力），减少产品变形、开裂、透光性差等问题，降低生产成本。

用于材料科学、光学工程等科研实验，研究材料在不同环境（温度、压力）下的应力变化规律，为新型材料研发提供数据支撑。

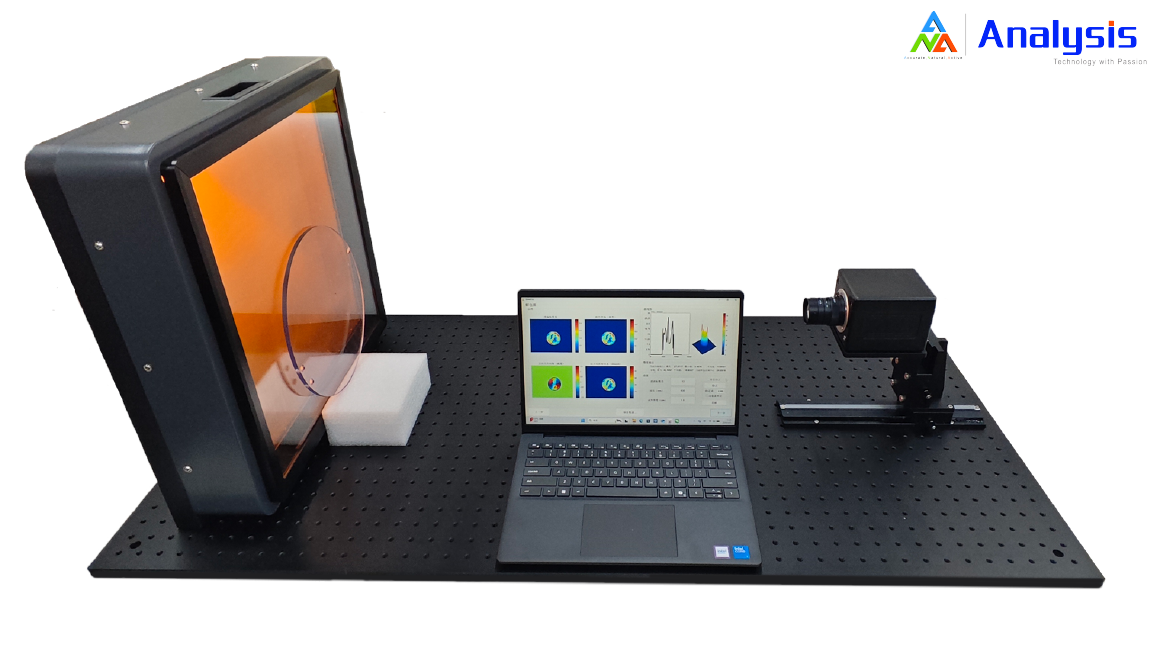

安赛斯ANS 500应力双折射仪

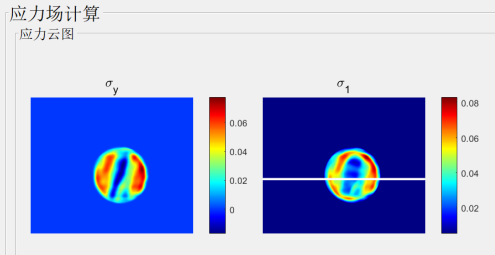

安赛斯ANS 500应力双折射仪采用像素偏振相机记录图像并实现动态相移。在小量程(相位差小于π/2)的情况下，只需一次拍照，在大量程情况下，通过计算机控制光源颜色的顺序变换，只需三次拍照，即可快速实现试件内部主应力差场和主应力方向场的快速测试。全系统没有可旋转的光学元件，也因此避免了传统光弹法在定量测试时复杂而费时的操作（如六步相移法）；灵敏度比传统光弹仪高一倍；不受环境光的干扰，即使应力双折射很弱，也能在正常光照环境下得到清晰的结果（在这种情况下传统光弹法得到的光弹条纹对比度很弱，需要避光观察和记录）；结构简单，可以拆卸，方便应用在工业现场进行在线、实时测试；可分离三个应力分量（平面状态下）。

主要技术参数：测试面积（即光源尺寸）：70 x 70 mm - 600 x 500mm；应力双折射量程：基本型: 1/4波长（以红光为例：157.5nm）；增强型：采用RGB解包裹法，最多可处理12级条纹，仍以红光为例，量程7500nm;测试分辨率与精度：应力双折射测试分辨率：0.1nm, 精度：1.0 nm；光弹系数测试分辨率：0.1 nm/cm/MPa,， 精度：0.2 nm/cm/MPa。主应力方向：精度优于1度；

三、标准操作流程：新手也能零失误上手

应力双折射仪的操作看似复杂，掌握标准流程后，新手也能快速上手，核心分为4步，关键细节别忽视：

1. 前期准备

开机预热5-10分钟，确保仪器光源稳定；清洁样品台和检测镜头，避免灰尘影响检测精度；根据样品尺寸（如镜片、薄膜）调整样品夹具，确保样品固定平整，无额外受力（避免人为增加应力）。

2. 参数设置

根据样品类型，设置合适的光源波长（常用550nm可见光）、检测模式（定性观察/定量测量）；若需定量检测，输入样品厚度、材料折射率等基础参数，确保数据换算准确。

3. 样品检测

将样品平稳放置在样品台上，调整镜头焦距，使样品成像清晰；切换偏振片角度，观察样品上的干涉条纹（条纹越密集，应力越大）；若为定量检测，点击测量按钮，仪器自动计算并显示应力值和分布图谱。

4. 后期整理

检测完成后，关闭光源，取出样品，清洁样品台和镜头；保存检测数据和图谱，便于后续分析对比；关闭仪器电源，做好设备使用记录。
