做微纳加工、半导体光刻实验的朋友，肯定遇到过匀胶机真空吸附的糟心事：高速旋转时基片突然“飞片”，轻则实验白费，重则损坏基片和设备；反之，吸附过紧，实验结束后基片粘在吸盘上取不下来，强行剥离还会刮伤基片、破坏胶膜,其实真空吸附不稳，不是设备故障，大多是操作细节或参数设置不到位。

先搞懂：真空吸附不稳的核心根源（2个关键）

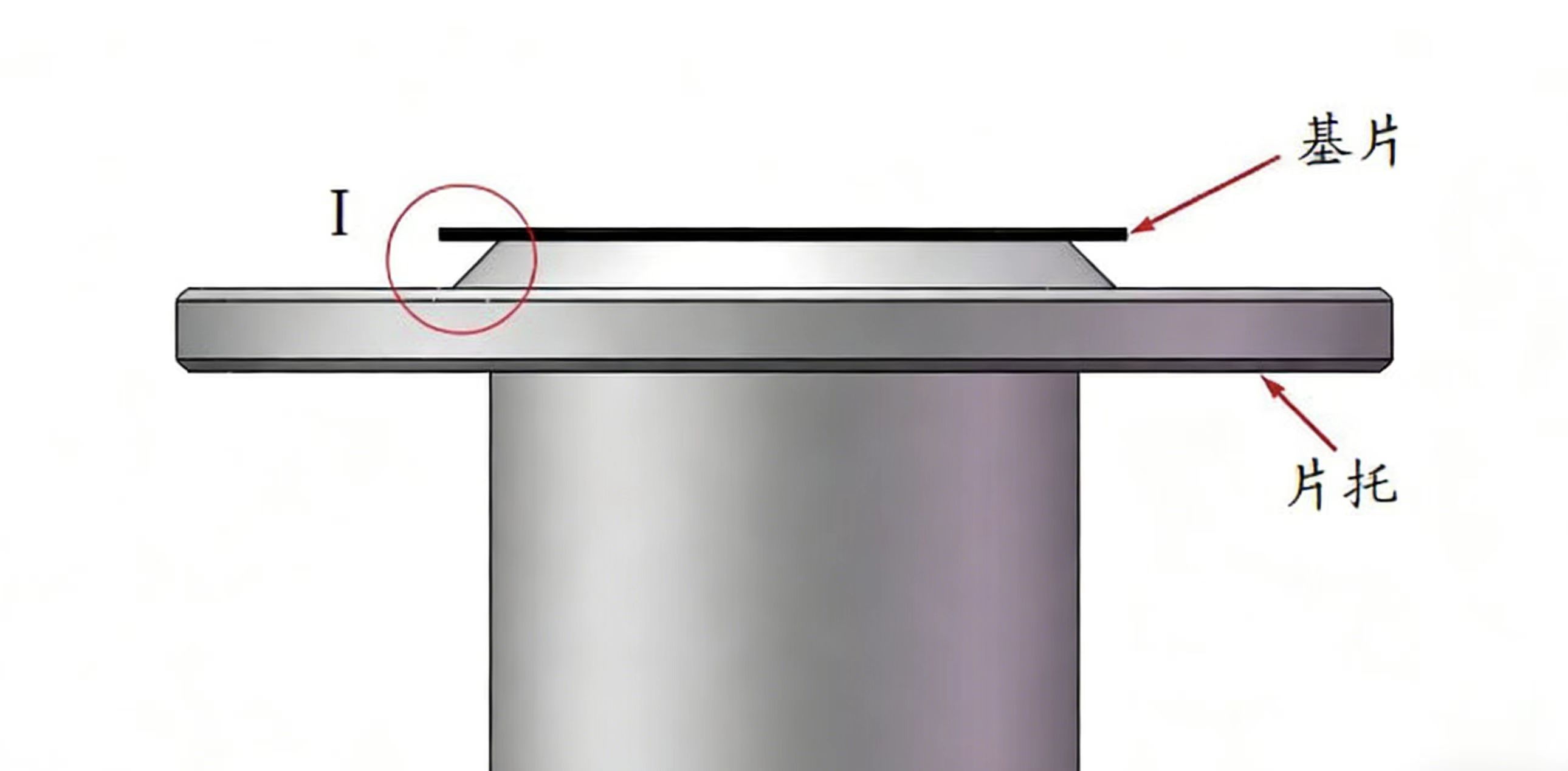

匀胶机真空吸附的核心是“吸盘与基片贴合紧密，真空度稳定”，飞片和粘片本质是“真空度失衡”或“贴合度不够”。先找准根源，才能精准解决，避免盲目调试。

飞片：真空度不足，无法克服高速旋转的离心力，导致基片脱离吸盘；

粘片：真空度过高，或吸盘与基片贴合过紧、残留杂质，导致基片与吸盘粘连。

一、解决“飞片”：3步搞定真空度不足问题

飞片是最常见的问题，尤其是小尺寸基片或高速旋涂时，只要做好这3步，就能彻底杜绝。

1.  检查真空度，精准调节参数：首先确认匀胶机真空度是否达标，实验室台式机正常真空度为-0.08~-0.1MPa，若低于-0.06MPa，需及时检查真空泵是否漏气、管路是否堵塞。调节时遵循“适配原则”，小尺寸基片（≤6英寸）真空度调至-0.07~-0.08MPa，大尺寸基片（≥8英寸）调至-0.09~-0.1MPa，无需盲目调高。

2.  清洁吸盘，保证贴合紧密：吸盘表面有灰尘、胶液残留，会导致密封不严、漏气，进而真空吸附不稳。用无尘布蘸取异丙醇，轻轻擦拭吸盘表面，去除残留杂质，确保吸盘无划痕、无凹陷，避免贴合时出现缝隙。

3.  固定基片，避免摆放偏移：基片摆放时需对准吸盘中心，若偏移，高速旋转时离心力不均，会导致局部真空吸附失效。小尺寸基片可借助定位环固定，大尺寸基片需确认多区吸盘均贴合紧密，无悬空区域。

二、解决“粘片”：2个关键，轻松取片不损伤

粘片看似是“吸附太牢”，实则是操作细节疏忽，做好这2点，既能保证吸附稳定，又能轻松取片。

1.  合理控制真空度，避免过度吸附：无需追求“越紧越好”，根据基片材质调节真空度——玻璃、硅片等硬质基片，真空度按标准调节即可；柔性基片真空度需适当降低（-0.06~-0.07MPa），防止吸附过紧导致基片变形、粘连。

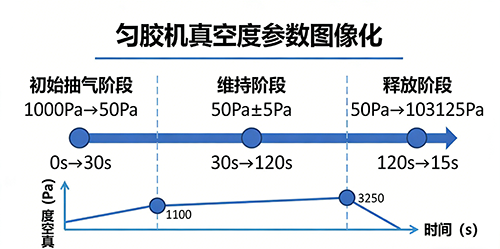

2.  旋涂结束后，延时放气+正确取片：旋涂结束后，不要立即关闭真空，设置3~5秒延时放气，让真空度缓慢下降，避免基片因压力突变粘连；取片时，用镊子轻轻挑起基片边缘，待空气进入吸盘与基片之间，再平稳取出，切勿强行拉扯。

避坑提醒：2个易被忽视的细节

1.  避免基片表面有水分/油污：基片未彻底干燥，水分会填充吸盘与基片的缝隙，导致密封不严，同时水分蒸发会影响真空度稳定，还可能导致粘片；

2.  定期维护设备：真空泵需定期检查油位，管路定期清理，避免堵塞或漏气；吸盘出现磨损、划痕时及时更换，否则会影响吸附效果。

HC220SE 8英寸可编程匀胶机

安赛斯HC220SE 8英寸可编程匀胶机采用400W工业伺服电机，电机异位驱动结构，最高转速10000rpm，转速精度0.1rpm，转速稳定性<0.1rpm；7英寸触摸屏控制系统，可实现单步旋涂和多步编程旋涂，可编写和存储100组程序，每个程序100步。，带盖子安全互锁，带真空安全检测装置，带真空度实时数显和真空压力调节，带防堵胶装置，带排废接口，方便清洁；带4路自动点胶接口，可升级自动点胶。可以设置密码管理，可调节水平的地脚。采用CNC一体加工成形的耐腐蚀HDPE高分子旋涂内腔，内腔尺寸?258mm，适合?5-220mm（8英寸）晶元旋涂，结构紧凑，适合放在通风橱内使用。

总结：真空吸附不稳，核心是“真空度适配+贴合紧密”，飞片调足真空度、做好密封，粘片降低真空度、延时放气。只要避开这些细节坑，就能实现稳定吸附，避免实验白费。
