做材料、半导体或实验室相关工作的朋友，大概率会被匀胶机的涂布方式难住——同样是涂胶，旋涂、滴涂、刮涂到底差在哪？其实核心结论很简单：旋涂拼精度、滴涂拼便捷、刮涂拼效率与厚度，没有绝对优劣，只看实验需求，新手看完这篇就能快速选对。

先搞懂三种方式的核心区别，从原理到特点一目了然

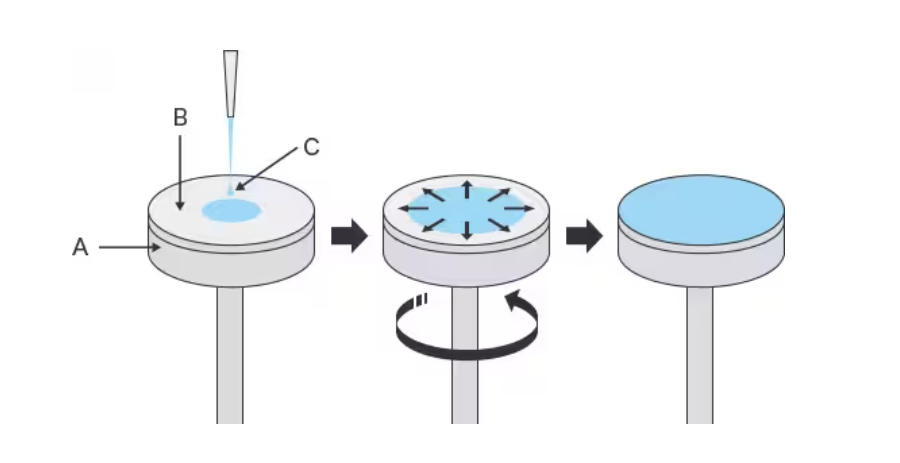

      1.旋涂是实验室最主流的方式，原理是将基材固定在旋转平台，滴胶后高速旋转，靠离心力甩胶成膜，还分动态和静态两种，适配不同粘度胶液。它的优势是膜厚可控性极强，均匀性能达到纳米级精度，误差可小于±5nm，但材料利用率低，约90%胶液会被甩出，只适合小面积、平坦基材，比如硅片、小尺寸玻片，适合高精度实验如半导体光刻、纳米薄膜制备。

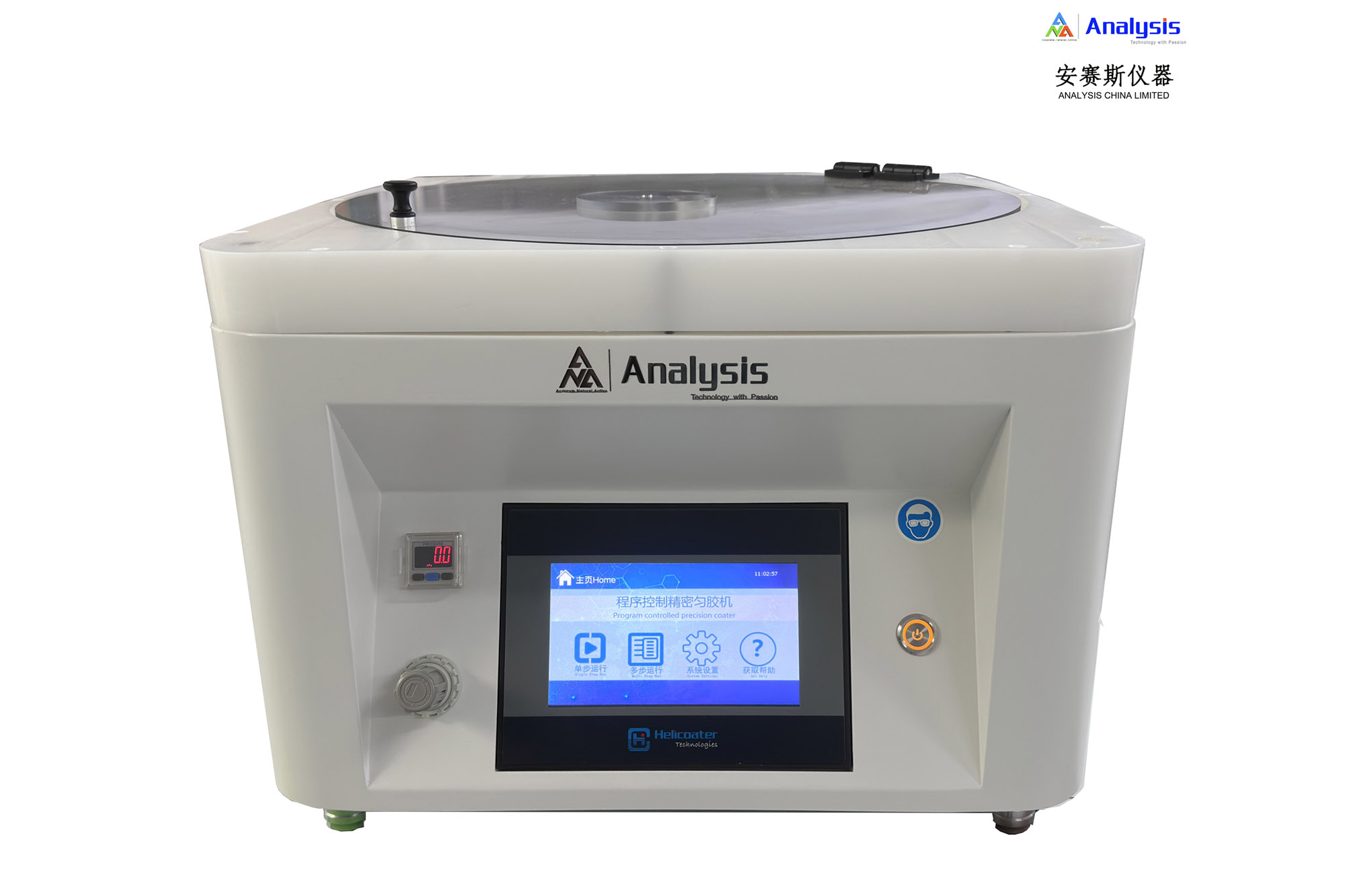

HC300SE 12英寸可编程匀胶机

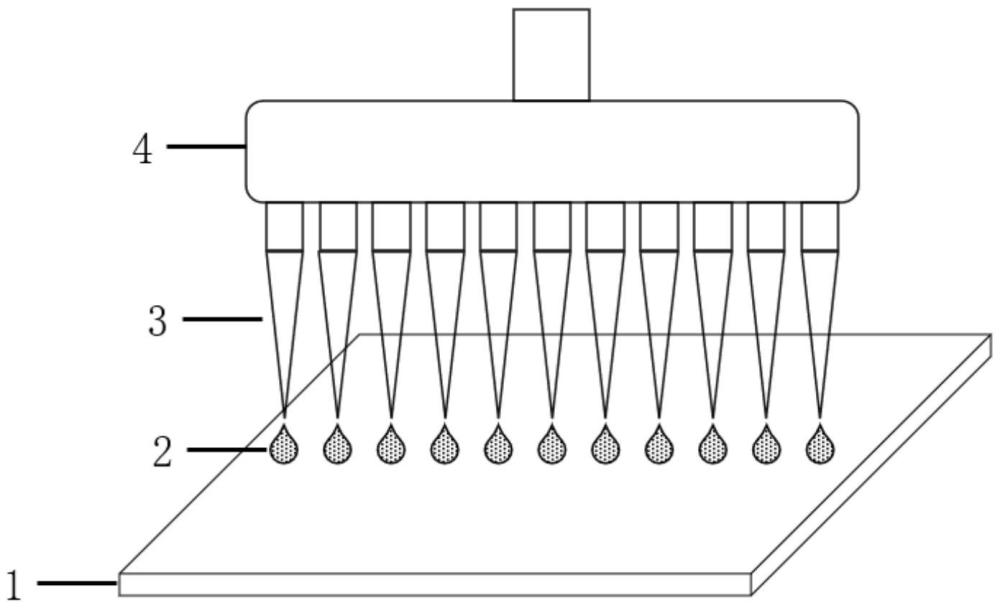

      2.滴涂是最简单便捷的方式，无需复杂操作，直接将定量胶液滴在基材表面，靠重力和表面张力自然铺展成膜，必要时可搭配低速旋转辅助。它的优点是操作门槛低、材料几乎无浪费，对设备要求不高，但缺点很明显，膜厚均匀性差，容易出现边缘厚、中间薄的情况，无法精准控厚，只适合快速试错、低精度涂覆，比如样品预处理、定性实验。

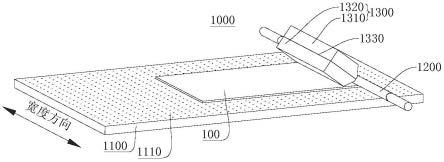

      3.刮涂则靠刮刀机械刮擦控厚，将胶液倒在基材一端，用可调节高度的刮刀匀速刮过，通过刮刀与基材的间隙控制膜厚。它的核心优势是适合厚膜制备，膜厚范围比旋涂、滴涂更广，可覆盖微米级到毫米级，且材料利用率高达80%以上，适合大面积涂布甚至连续量产，比如光伏、柔性电子相关实验，但精度不如旋涂，对刮刀直线性和刮涂速度稳定性要求较高。

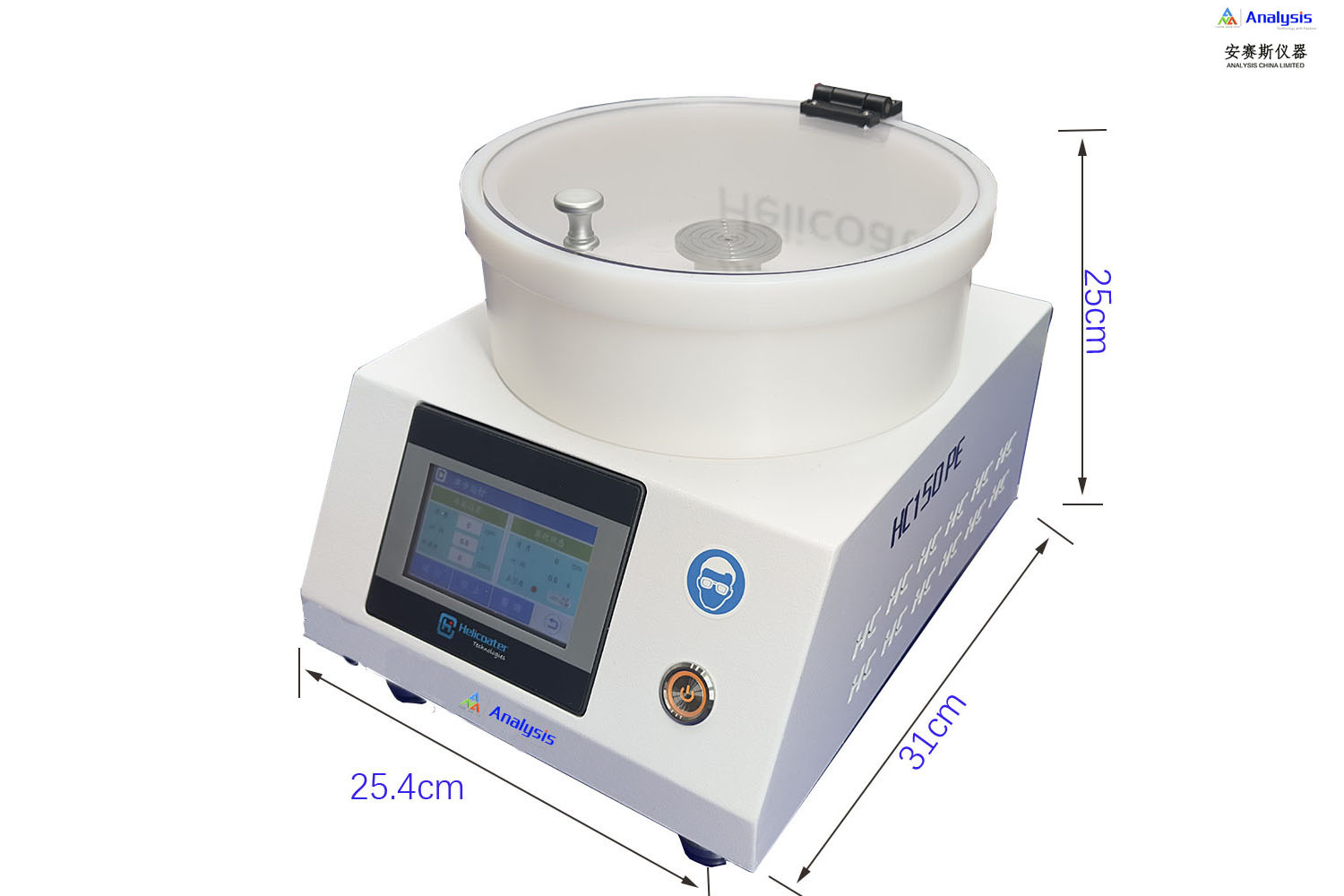

      再给大家一套实操选择逻辑，优先看精度，再看膜厚、基材大小。需要高精度、薄而均匀的薄膜，选旋涂，优先动态旋涂适配高粘度胶液；需要快速试错、低成本、小面积低精度涂覆，选滴涂，注意控制滴胶量避免溢出；需要厚膜、大面积涂布且追求高材料利用率，选刮涂，注意保持刮刀间隙和刮涂速度稳定。那实验室用匀胶机该如何选择呢？怎么选择最合适呢？众多高校和研究院用的安赛斯HC型号匀胶机，例如安赛斯HC150可编程匀胶机专为众高校和研究院设计，被设计为涂胶处理基片尺寸为直径5mm~150mm或对应的方片，使用工业级直流马达和PLC控制，4.3英寸全彩触屏人机界面操作，简单易用，尺寸上可从通用的手套箱过渡舱内进出，具有优异的性价比。亦可提供分体式设计，进行嵌入式安装，与手套箱进行配合。

最后避个新手常见误区：旋涂不是转速越高越好，需根据胶液粘度调整；滴涂无法替代旋涂做高精度实验；刮涂对基材平整度有要求，需先平整基材再操作。总结来说，高精度小面积选旋涂，快速试错选滴涂，厚膜大面积选刮涂，根据自身实验需求对号入座，就能少踩坑、提效率。
