WinDatalog 软件包可在 Windows XP、Windows 7、Windows 10 和 Windows 11、32/64 位作系统下运行，并提供功能强大的数据采集和统计分析程序，旨在与 Analysis Tech 事件检测器（Event Detector）结合使用。该软件包提供了一整套选项，可在循环可靠性和寿命测试期间方便地收集、存储和分析数据。

在 PC 上运行 WinDatalog 时，通过计算机和事件检测器（Event Detector）之间的 USB 或 RS-232C 串行连接以用户指定的时间间隔收集测试数据。测试记录记录通道号、时间、日期、周期号和事件多重性，同时提供正在进行的测试状态的表格和图形摘要显示。当使用附件温度模块或温度/执行器模块时，数据收集与烘箱/腔室的循环运行同步，以完全控制长时间、无人值守的测试。

WinDatalog 功能：

• 易于使用的图形用户界面。
• 测试可以随时暂停和恢复，而不会出现任何数据中断。
• 用于删除不需要的数据的易于使用的实用程序。
• 可与 USB 或 RS-232C 串行通信链路一起使用。
• 测试期间可以进行威布尔统计分析。
• 测试期间可以查看测试数据文件和日志文件。
• 连续全屏显示事件数据和测试状态。
• 可选择IPC785和JESD22-B111故障标准选项。
• 集成跌落测试功能，包括数据收集和控制
• 简化故障历史跟踪和“一目了然”的汇总图。
• 直接来自多个事件数据记录的比较 Weibull 统计量。
• 在记录选定数量的事件后自动屏蔽来自通道的数据。
• 支持链接多达 1024 个通道的事件检测器（Event Detector）。
• 在连接器插拔周期期间进行可选数据收集。
• 数据文件编辑实用程序，用于交换混合样品集合中的样品。
• 温度模块数据会自动保存，并可在测试期间绘制。
• 可选的 Weibull 参数为 N50 或 N63。
• 用于创建用于选定通道数据分析的通道选择文件的实用程序。
• 首次事件发生次数与温度直方图可用。
• 一目了然的“Schmoo 文件”连续显示迄今为止的所有故障。
• 可以随时查看 IPC 或 JEDEC 日志文件以了解故障概览。
• 提供方便的数据目录备份实用程序。
• 所有绘图均提供.bmp或.jpg格式

带附件温度模块的功能

• 自动计数热循环
• 对腔室产生的温度循环进行自动错误检查
• 每次事件发生的温度数据文件记录
• 每个事件的温度变化方向（+或-）的数据文件记录
• 用于跌落测试或电路板弯曲的机械循环计数

附件执行器模块的功能

• 连接器插拔周期的同步控制
• 与其他实验室测试设备同步控制数据收集
• 用于跌落测试或电路板弯曲的机械循环计数

WinDatalog 提供了长时间或短期连续测试的功能，无需操作员的帮助。在测试进行的同时，将保留完整的数据记录。停止和重新启动测试非常简单，可以完全控制连续记录的数据文件。使用 WinDatalog，测试可以每天 24 小时运行，对数据收集算法的可靠性充满信心。

对于热循环测试，WinDatalog 软件与温度模块附件结合使用时可监控热电偶温度。该温度数据与事件数据一起存储，并提供对最有可能产生事件的温度循环阶段的宝贵见解。WinDatalog 还使用温度模块来计算热循环并监控热循环的一致性，以检测热室故障。WinDatalog 通过温度模块执行其他测试监控功能。

通过将 WinDatalog 软件与带有执行器模块的分析技术事件检测器（Event Detector）结合使用，可以自动同步控制环境烘箱、腔室或电路板弯曲器。运行WinDatalog时，周期定时、驱动、数据采集、数据记录等各个环节均由PC电脑主时钟处理和同步。

在测试过程中，可以轻松生成 Weibull 统计分析。此图形摘要提供了自测试开始以来检测到的事件的即时摘要。在这里，绘制了检测到事件的通道百分比与数据周期或温度周期的关系。确定并显示最佳拟合威布尔特性、斜率和循环 @ N50（或 N63）。这些作可以在所有被测通道上执行，也可以仅对选定通道的列表执行。这些通道列表由用户在启动测试时准备。此功能提供了一种方便的方法来比较同时进行测试的不同类型的试样。例如，如果同时测试两种不同类型的焊点，则可以在测试过程中利用此功能随时对两种故障分布进行图形比较。

我们欢迎对特殊软件功能提出意见、建议和请求。WinDatalog 的许多功能都是根据用户的反馈演变而来的。

规格：

• 最大轮询速率：每秒 1 次轮询
• 最短数据周期时间：2 秒
• 统计方法：威布尔
• 最大通道数：1024

最低要求：

• Windows 7 或 10
• 两个 USB 或串行端口
• Analysis Tech 提供的 USB 和串行电缆

WinDatalog and WeiGraph Software 屏幕截图

WinDatalog“Schmoo”图

WeiGaph Weibul 概率图

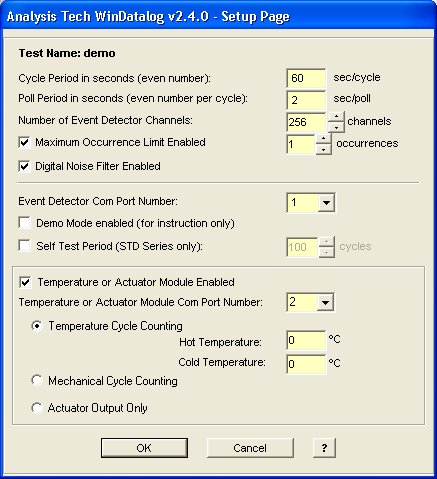

WinDatalog 设置页面

inDatalog 第一个事件/温度直方图

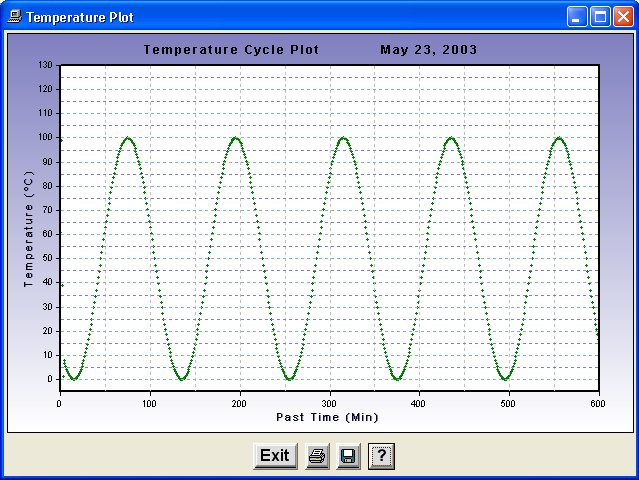

WinDatalog 温度循环绘图
